1. 電爐－有電弧式電爐和高頻感應(yīng)式電爐。前者是利用在電極和廢料、合金鐵之間形成的電弧的熱量進(jìn)行精煉；后者是在坩堝周圍纏上線圈，依靠感應(yīng)電流進(jìn)行精煉。

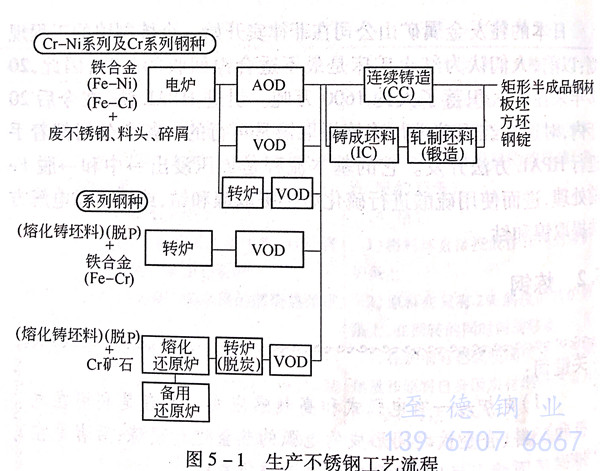

 2. 連續(xù)鑄造－連續(xù)鑄造亦稱CC,是將熔化的鋼水澆注到鑄模內(nèi)，在用水進(jìn)行冷卻同時(shí)，利用輥道運(yùn)送到下一個(gè)工位，連續(xù)地制成坯料（如板坯、方坯、鋼錠）。生產(chǎn)不銹鋼是由不銹鋼專業(yè)生產(chǎn)廠開(kāi)始的，特別是含有Cr-Ni的奧氏體系列不銹鋼，使用電爐生產(chǎn)是高效的，到現(xiàn)在這種技術(shù)還在繼續(xù)使用。因?yàn)椴讳P鋼料頭、廢屑、邊角余料其價(jià)格比較高，舊物回收業(yè)者也到市中心地帶進(jìn)行回收（參照地球環(huán)境、廢棄物再利用章節(jié)）。圖5-1表示生產(chǎn)不銹鋼的工藝流程。不銹鋼生產(chǎn)廠將購(gòu)進(jìn)的料頭邊角余料、廢屑等和在制造工程中產(chǎn)生的料頭、邊角余料、廢屑等作為原料，再加人鐵合金進(jìn)行熔化。電爐則是最適當(dāng)?shù)娜刍癄t。作為鐵合金一般的是使用鐵鉻合金和鐵鎳合金。

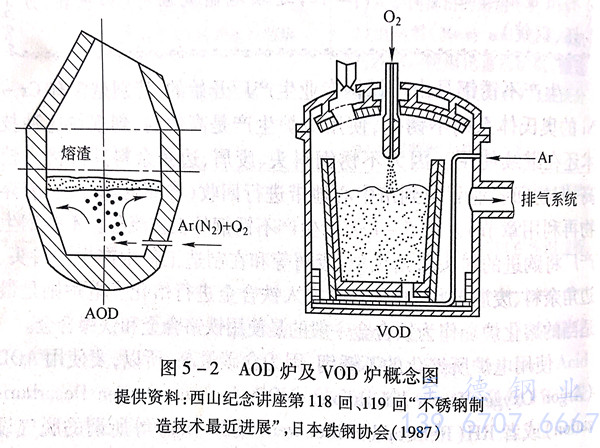

  使用電爐所熔化的不銹鋼，因?yàn)楹剂扛撸裕褂肁OD（Argon Oxygen Decar burization),VOD(Vacuum Oxygen Decarburi-ation)或者 RH(Reinstahl Hitter werk& Heraus)等所謂的脫氣設(shè)備（亦稱爐外精煉爐）進(jìn)行脫碳、脫氣處理。同時(shí)還要按標(biāo)準(zhǔn)的要求，調(diào)整其化學(xué)成分。AOD、VOD的概念圖如圖5-2所示。因?yàn)椴讳P鋼是含有鉻的鋼，向爐內(nèi)吹入氧進(jìn)行脫碳時(shí)，為了同時(shí)提取出形成的鉻的氧化物，需要降低爐內(nèi)的一氧化碳分壓。

 在脫氣設(shè)備AOD,是使用氬（Ar)進(jìn)行稀釋而降低分壓，使用氧氣脫碳。對(duì)奧氏體系列不銹鋼一直是使用這種高效率脫碳、脫氣處理工藝。最近，在真空狀態(tài)下進(jìn)行處理的真空AOD也設(shè)備化了。另外，VOD或RH都是以真空方式進(jìn)行脫碳、脫氣處理的設(shè)備，它們適合于生產(chǎn)鐵素體系列中的超低碳和超低氮的鋼種。專業(yè)生產(chǎn)不銹鋼的日本冶金工業(yè)公司和日本金屬工業(yè)公司，一直以電爐－AOD為主，特殊鋼種則使用VOD對(duì)鋼進(jìn)行熔化。有高爐設(shè)備的生產(chǎn)廠參與了生產(chǎn)不銹鋼的初期，使用生產(chǎn)普通鋼的基本生產(chǎn)工藝流程，靈活地運(yùn)用高爐－轉(zhuǎn)爐－脫氣設(shè)備，繼而在電爐進(jìn)行熔化后，在轉(zhuǎn)爐－VOD或者在所謂RH的工藝中，進(jìn)行預(yù)備脫碳－脫碳、脫氣處理。日本制鋼公司的周南制造所，到現(xiàn)在還是以電爐－轉(zhuǎn)爐－VOD生產(chǎn)熔鋼。RH是新日本制鐵公司室蘭制鐵所在生產(chǎn)不銹鋼時(shí)所使用的，現(xiàn)在已經(jīng)不用了。

最近，電爐及脫氣設(shè)備已由專業(yè)廠生產(chǎn)制造。電爐從30~60噸容量開(kāi)始向生產(chǎn)150噸容量的大型化邁進(jìn)。還有，作為一項(xiàng)技術(shù)開(kāi)發(fā)，確立了先使用高爐的熔化鋼水，然后在轉(zhuǎn)爐上加入鐵合金以及不銹鋼廢材料進(jìn)行熔化的方法。新日鐵住友金屬不銹鋼公司和JFE鋼鐵公司，在生產(chǎn)馬氏體系列和鐵素體系列不銹鋼中，使用高爐熔化鋼水，然后再運(yùn)用轉(zhuǎn)爐、脫氣設(shè)備精煉制造。奧氏體系列不銹鋼，因鎳的熔化比較難，從技術(shù)上講是可能的，但電爐的效率太低，所以不用電爐。

JFE鋼鐵公司，在鉻原材料使用方面，確定了革新的鉻礦石熔化還原技術(shù)。使用STAR爐（Stainless Advanced Reactor)及熔融還原爐（SR-KCB爐）將鉻礦石和不銹鋼料頭、廢屑熔融還原，再用脫碳爐（DC-KCB爐）和VOD進(jìn)行脫碳、脫氣處理，這是一種理想的方法。熔融還原爐（SR-KCB爐）從熔化開(kāi)始就將粉末狀的鉻礦石直接添加進(jìn)去，因?yàn)榉勰畹你t礦石能夠廉價(jià)購(gòu)人，因此，在熔煉工藝上，它具有成本競(jìng)爭(zhēng)力。

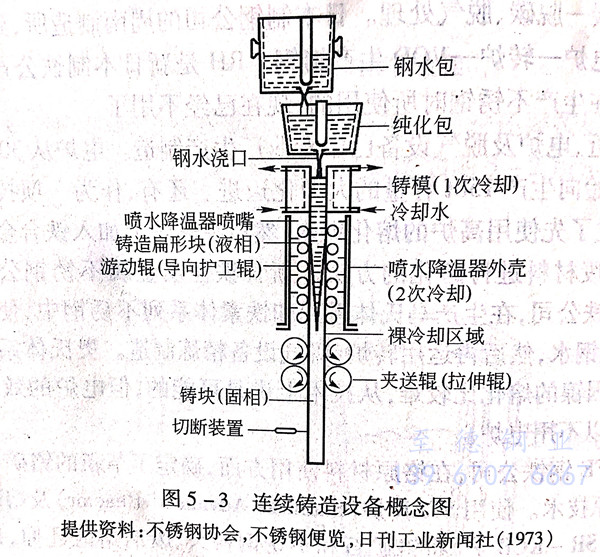

脫碳、脫氣處理后的熔鋼（不銹鋼水），由鋼水包送往連續(xù)鑄造設(shè)備上。連續(xù)鑄造設(shè)備的概念圖如圖5-3所示。連續(xù)鑄造設(shè)備的最上部分設(shè)置鋼水包，在其下部設(shè)有澆口可以開(kāi)閉。鋼水經(jīng)過(guò)純化包（純化包的功能是使鋼水中的夾雜物飄浮在鋼水的表面上），然后通過(guò)鋼水澆口注入鑄模，進(jìn)行第1次冷卻。再往下通過(guò)噴水降溫器和游動(dòng)輥，在2次冷卻區(qū)進(jìn)行凝固。凝固后的鑄塊由夾送輥送往下部。按預(yù)定長(zhǎng)度用氣割（乙炔）切斷后，由搬運(yùn)裝置將其運(yùn)往儲(chǔ)存處。從鋼水包澆口流出到形成表面凝固的鋼坯之間，熔融鋼水如果與空氣接觸，就會(huì)形成氧化的夾雜物缺陷，所以必須設(shè)法使其不受空氣氧化。為此采取在純化包內(nèi)使用氬（Ar)進(jìn)行置換，并在鑄模內(nèi)的熔鋼上面覆蓋粉末狀的熔融性耐火粉末等措施，實(shí)現(xiàn)無(wú)氧化鑄造技術(shù)進(jìn)行生產(chǎn)。

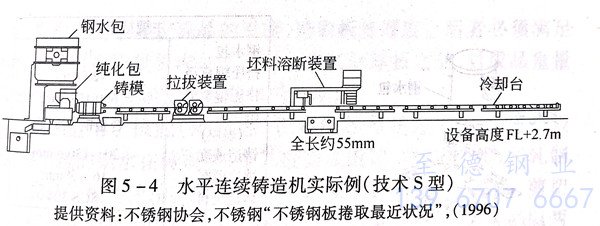

 連續(xù)鑄造設(shè)備的形式有垂直型、彎曲型和水平型。其高度不要超過(guò)廠房高度。最近多數(shù)采取彎曲型。水平型則生產(chǎn)鋼坯為矩形截面的產(chǎn)品，現(xiàn)已經(jīng)設(shè)備化并組成生產(chǎn)流水線，見(jiàn)圖5-4。

 在連續(xù)鑄造設(shè)備中，熔融鋼水隨冷卻而凝固，形成的鑄造扁形塊一般的稱為板坯、方坯或鑄錠，其形狀應(yīng)盡量地做到接近于下一道工序所需要的形狀（near next shape)。在連續(xù)鑄造設(shè)備開(kāi)發(fā)之前，是在所謂的鑄模內(nèi)從上部或下部流進(jìn)的鋼水，使其凝固，做成鋼錠。然后在開(kāi)坯軋制工藝過(guò)程中，進(jìn)行再加熱、軋制，制成板坯、方坯或扁鋼坯。

 連續(xù)鑄造，在鋼鐵企業(yè)中是工藝革新的大飛躍。連續(xù)鑄造化最早開(kāi)始生產(chǎn)的品種就是不銹鋼，因?yàn)閵W氏體系列不銹鋼具有穩(wěn)定的結(jié)晶組織（凝固及冷卻時(shí)，即使?jié)采纤膊粫?huì)產(chǎn)生裂紋，而鐵素體系列不銹鋼如果不注意均勻冷卻，就會(huì)產(chǎn)生裂紋）。

 對(duì)半成品的板坯、方坯或扁坯鋼，要使用修理用手動(dòng)砂輪機(jī)將表面上的缺陷等清除干凈。接下來(lái)，板坯要送到厚板熱軋、冷軋產(chǎn)品部；方坯要送到型鋼軋制產(chǎn)品部，而扁鋼坯要送去軋制圓鋼、線材或鋼管產(chǎn)品。由于連續(xù)鑄造的生產(chǎn)技術(shù)、質(zhì)量管理嚴(yán)格化，在一部分鋼種生產(chǎn)上，有可能實(shí)現(xiàn)鑄鋼帶坯的無(wú)修理化。

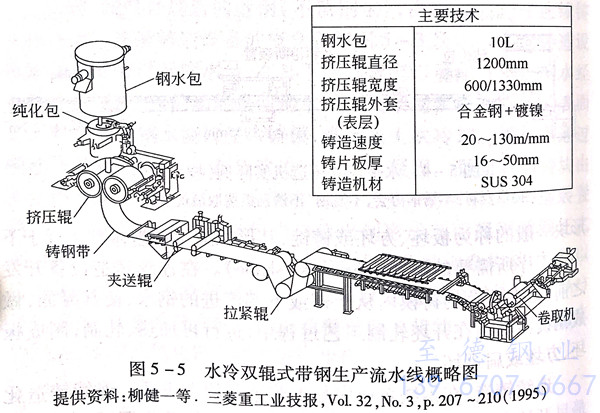

 近年來(lái)，夢(mèng)想的生產(chǎn)工藝流程，即從熔融的鋼水依靠薄材連續(xù)鑄造技術(shù)直接生產(chǎn)出卷材（這樣就有可能省掉熱軋工藝流程）。新日本制鐵公司的光制鐵所已經(jīng)設(shè)備化，進(jìn)行專門(mén)的固定生產(chǎn)了。后來(lái)，因?yàn)槿毡句撹F行業(yè)進(jìn)行重組，成立了新日鐵住金不銹鋼公司，由于償還設(shè)備投資的經(jīng)濟(jì)負(fù)擔(dān)過(guò)大而停業(yè)。將熔融的鋼水經(jīng)過(guò)雙擠壓輥表面凝固制成鑄鋼帶，捲成厚度為3mm左右的鋼卷，是生產(chǎn)奧氏體系列穩(wěn)定的金相組織不銹鋼最適當(dāng)?shù)纳a(chǎn)工藝流程。期望將來(lái)能夠繼續(xù)生產(chǎn)下去。所謂的理想生產(chǎn)工藝流程概略圖如圖5-5所示。
