截止閥有直通式、直流式、角式、平衡式等幾種類型，還有雙重密封的波紋管截止閥。

1. 直通式截止閥

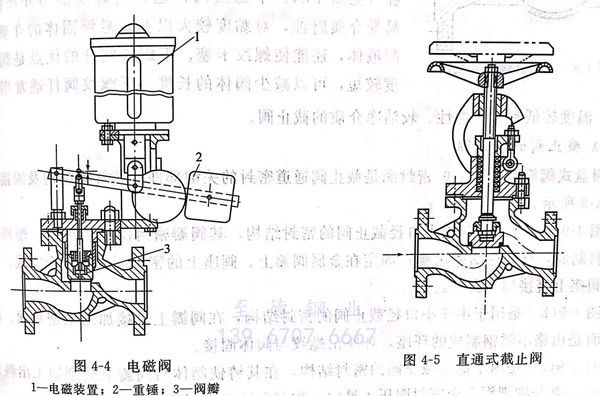

 直通式截止閥的結構如圖4-5所示。閥體可以鑄造，也可以鍛造。其加工、安裝、維修、操作都較容易，是截止閥中應用最廣泛的結構形式。其缺點是流體阻力較大。

2. 直流式截止閥（又稱Y型閥）

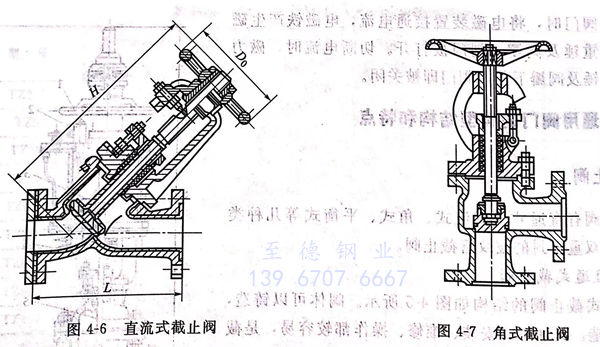

 直流式截止閥的結構如圖4-6所示。直流閥的流體流通路線比直通式截止閥平緩得多。流體阻力小，但閥瓣行程大，制造、安裝、維修都較復雜，僅用于對流體阻力有嚴格要求的場所。

3. 角式截止閥

 其結構如圖4-7所示，閥體多為鍛造，其結構簡單，力學性能良好，適用于高壓、小口徑截止閥。

4. 閥桿

  截止閥的閥桿一般都作旋轉升降運動，順時針?lè)较蛐D(zhuǎn)手輪時，閥桿向下，關閉閥門。逆時針?lè)较蛐D(zhuǎn)手輪，閥桿向上，打開閥門。截止閥的閥桿螺紋有上螺紋結構和下螺紋結構兩種。

 上螺紋閥桿的行走螺紋在閥桿上部并處于閥體填料箱之外（見圖4-5),螺紋不與介質接觸，不受介質腐蝕，便于潤滑，閥桿穩定、不易彎曲，能保證閥瓣與閥座對中良好，有利于密封。上螺紋閥桿適用于大口徑、高溫、高壓或腐蝕性介質的截止閥。

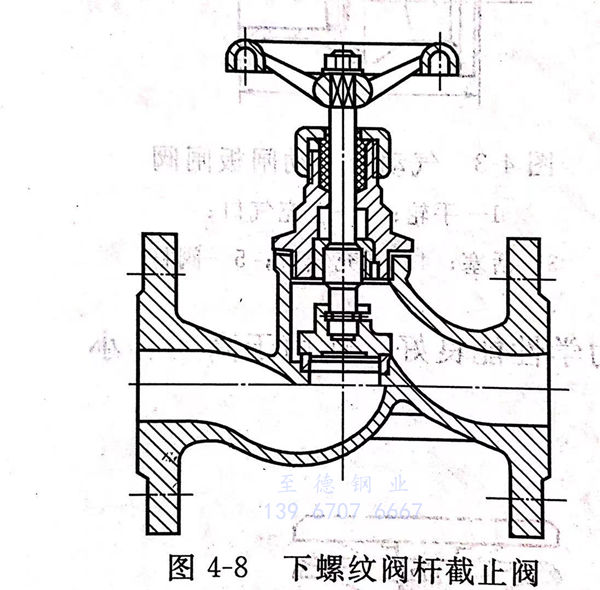

 下螺紋閥桿的行走螺紋在閥桿下部，并處于閥桿內腔（見圖4-8).下螺紋閥桿運行時螺紋能與介質接觸，易受介質腐蝕，對黏度較大以及帶懸浮固體的介質，易凝液體，還能使螺紋卡塞。下螺紋閥桿的優點是閥桿長度較短，可以減少閥體的長度。下螺紋閥桿通常用于小口徑、溫度較低和非腐蝕性、較潔凈介質的截止閥。

5. 截止閥的密封圈

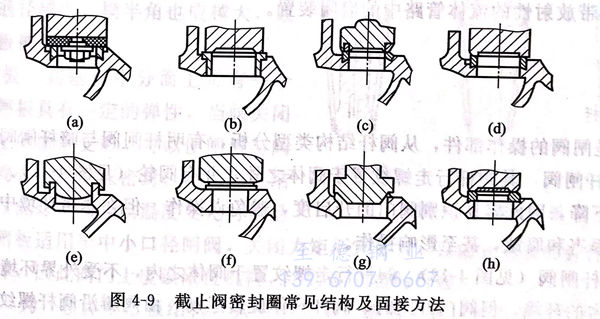

 圓盤式閥瓣與閥座上的密封圈是截止閥通道密封的關鍵部件。其常見結構及固接方式如圖4-9所示。

 圖4-9(a)是用于低壓小口徑截止閥的密封結構，其閥瓣密封圈是用橡膠、塑料等軟質材料制成，軟質密封圈由螺釘固定在金屬閥瓣上。閥座上的密封圈用銅合金制成。也可以在閥座上直接加工出密封面。

 圖4-9(b)是用于中壓小口徑截止閥的密封結構，在閥瓣上直接加工出密封面。閥座密封面是由鉻不銹鋼制成的環座，環座由螺紋與閥體固接。

 圖4-9(c)是用于低壓截止閥的密封結構，在其鑄鐵閥體與閥瓣上分別加工出斜口和燕尾槽，再分別把銅合金密封圈壓入槽內，靠其塑性變形固接。

 圖4-9(d)是用于小口徑截止閥的密封結構，在閥瓣上直接加工出密封面，在閥座燕尾槽內壓入用銅合金或不銹鋼制成的密封圈。

 圖4-9(e)是氨用截止閥的密封結構，在閥瓣燕尾槽內壓入氟塑料密封圈或澆注巴氏合金。在閥座上直接加工出密封面。

 圖4-9(f)是用于高、中壓截止閥的密封結構，在閥體和閥瓣上分別堆焊鉻不銹鋼，再加工成密封面。

 圖4-9(g)是用于高溫高壓及不銹鋼截止閥的密封結構。在閥體和閥瓣上分別堆焊硬質合金，再加工成錐形密封面。

 圖4-9(h)是用于高、中壓小口徑截止閥的密封結構，在閥瓣上直接加工出密封面，用摩擦焊把鉻不銹鋼材料制成的密封圈固定在閥體上。

6. 平衡式截止閥

  其閥瓣結構如圖4-10所示，流體流動方向與普通截止閥相反。從圖中可以看出，平衡式截止閥閥瓣內有一條小孔通道連通其上部和下部，在開閉閥門時，閥桿首先打開小孔通道，使閥瓣上部和下部的壓力平衡，減輕閥瓣單面受力時的總壓力，也大大減少開閉閥門時的驅動力矩，克服了高壓、大口徑截止閥閥瓣單面受壓過大，密封面易損和操作困難的缺陷。但由于平衡式閥瓣結構比較復雜，一般只用于高壓和口徑較大的截止閥。

7. 波紋管截止閥

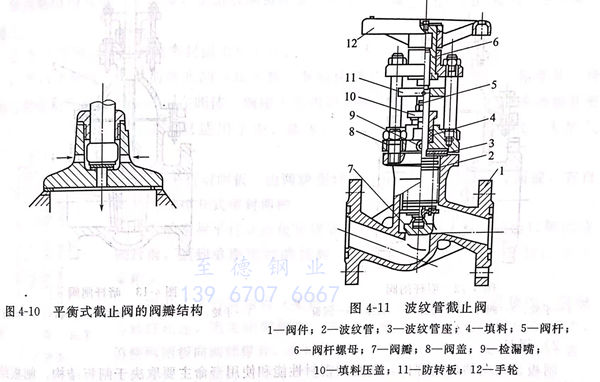

  波紋管截止閥是在閥桿上有雙重密封裝置的截止閥，除有一般閥門的填料密封外，還有不銹鋼波紋管的密封件（見圖4-11).由于波紋管具有彈性，閥瓣下降時，波紋管伸長，上升時被壓縮，因此利用波紋管密封可以防止流體外漏。如果波紋管破損，從檢漏嘴可以檢測，此時填料即作第二次密封，可以繼續維持工作，待機檢修。該閥既能在真空系統中使用，又能在對密封性、清潔度要求高的中、低壓管道中使用。并適用于有毒、易燃、易爆、帶放射性的流體管路中的啟閉裝置。
