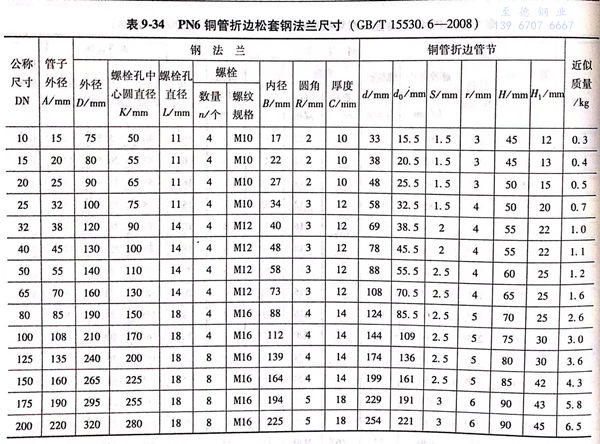

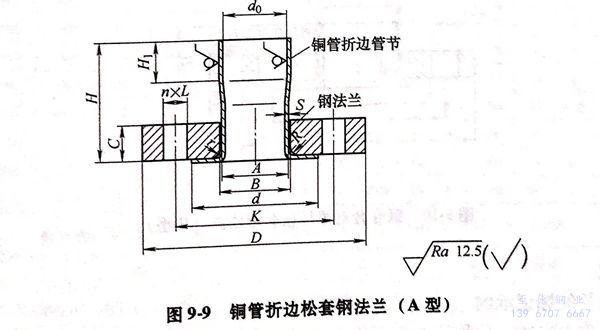

1. 銅管折邊松套鋼法蘭（A型）的型式與尺寸見圖9-9和表9-34.

標記示例：

標記示例見銅合金對焊環松套鋼法蘭的標記示例。

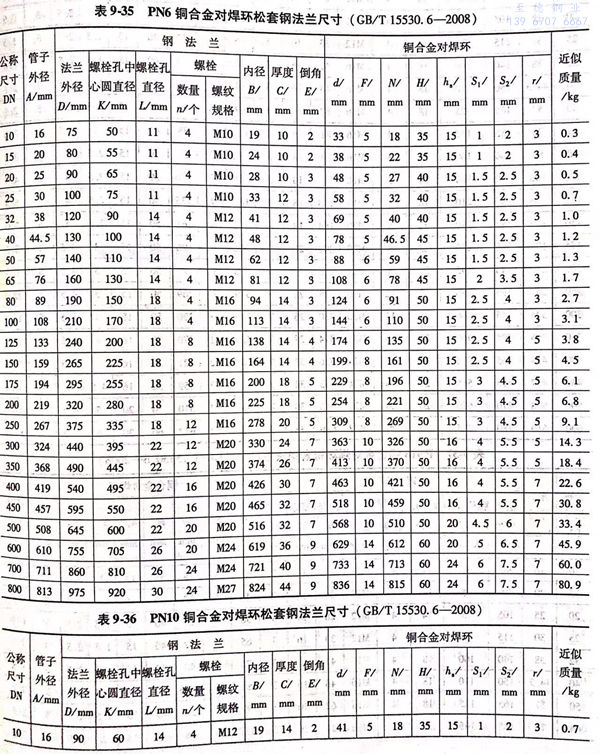

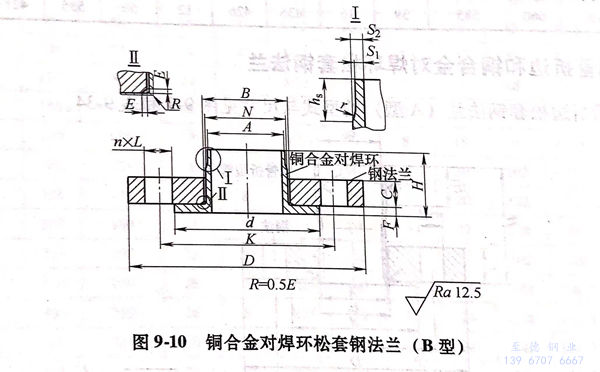

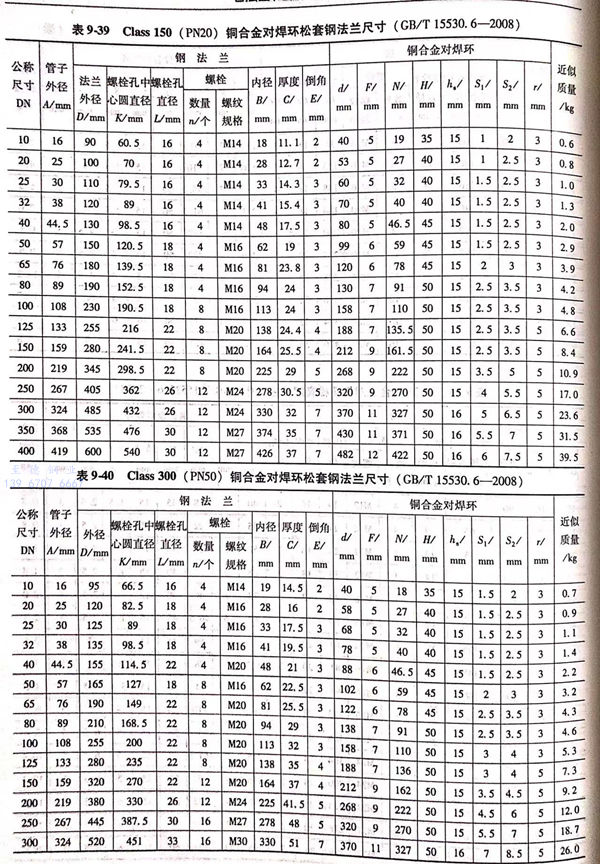

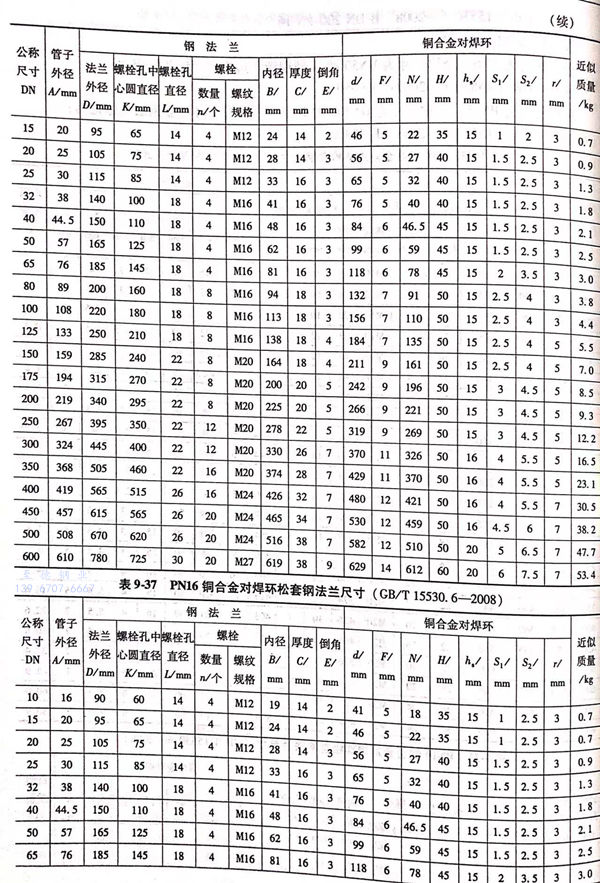

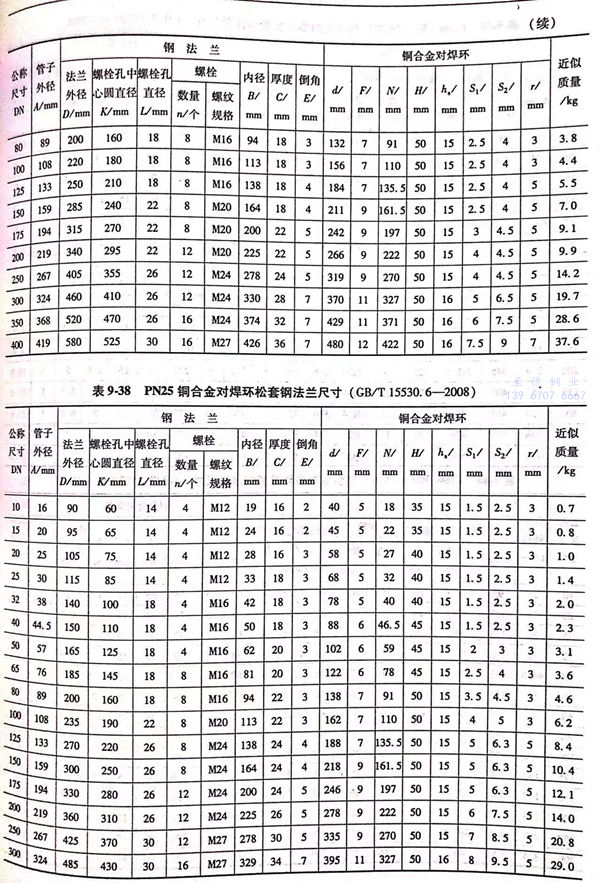

2. 銅合金對焊環松套鋼法蘭（B型）的型式與尺寸見圖9-10和表9-35~表9-40.

標記示例

①. 通用法蘭的標記示例

  公稱尺寸為DN150, 公稱壓力為PN6的A型銅管折邊松套鋼法蘭標記為： 法蘭  GB/T 15530.6-2008  A  DN 150-PN 6

  公稱尺寸為DN200, 公稱壓力為PN16的B型銅合金對焊環松套鋼法蘭標記為：法蘭 GB/T 15530.6-2008 B DN 200-PN 16

②. 船用法蘭標記示例

  公稱壓力為PN6, 公稱尺寸為DN50的A型銅管折邊松套鋼法蘭標記為：法蘭 GB/T 15530.6-2008 A 6050

  公稱壓力為PN25, 公稱尺寸為DN300的B型銅合金對焊環松套鋼法蘭標記為：法蘭 GB/T 15530.6-2008 B 25300
