一、非金屬聚四氟乙烯包覆墊片材料

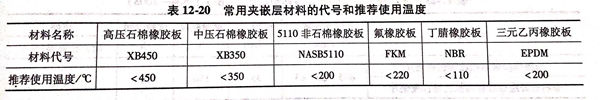

1. 常用夾嵌層材料的代號和推薦使用溫度見表12-20.根據供需雙方協商，允許采用表12-20之外的夾嵌層材料。

2. 墊片包覆層用聚四氟乙烯管材應符合QB/T 3624-1999(2009)《聚四氟乙烯管材》的規定，聚四氟乙烯板材應符合QB/T 3625-1999(2009)《聚四氟乙烯板材》的規定，聚四氟乙烯包覆層的厚度為0.5mm,嵌入物的厚度為2.0mm.顧客另有要求時由供需雙方協商確定。

3. 墊片用的非石棉橡膠板應符合GB/T 9129-2003《管法蘭用非金屬平墊片技術條件》的規定。

4. 墊片用的橡膠板應符合GB/T 5574-2008《工業用橡膠板》的規定。

5. 墊片用的石棉橡膠板應符合GB/T 3985-2008《石棉橡膠板》的規定。

6. 墊片用的其他夾嵌層材料應符合有關標準的要求。

需要注意的是：對含有石棉的材料需遵守法律、法規的規定，在使用這些含有石棉的材料時要采取預防措施，以確保不會對健康造成危害。

二、非金屬聚四氟乙烯包覆墊片外觀質量

墊片表面應平整、光滑、無翹曲變形，厚度均勻，不得有孔眼、皺折及夾渣等缺陷。

三、非金屬聚四氟乙烯包覆墊片性能

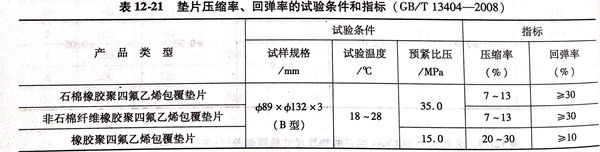

1. 墊片壓縮率、回彈率的試驗條件和指標見表12-21。

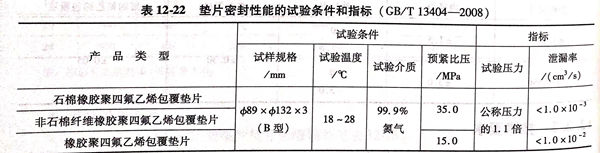

2. 墊片密封性能的試驗條件和指標見表12-22.

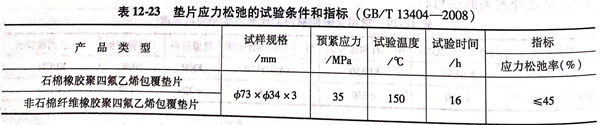

3. 石棉橡膠聚四氟乙烯包覆墊片和非石棉纖維橡膠聚四氟乙烯包覆墊片應力松弛的試驗條件和指標見表12-23。

四、非金屬聚四氟乙烯包覆墊片標記及標志

1. 標記

  可按下列要求在墊片標簽上或包裝盒上進行標記，或按供需雙方協議進行標記。

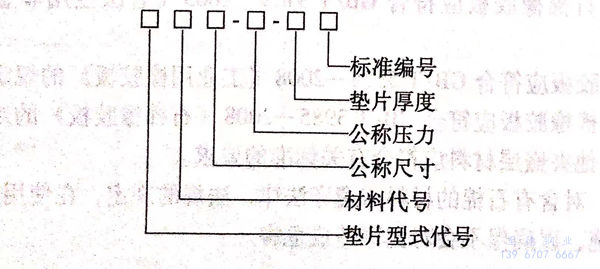

  a. 標記方法

  b. 標記示例

  公稱尺寸DN50,公稱壓力PN10,厚度3.0mm的A型中壓石棉橡膠聚四氟乙烯包覆墊片，應標記為： 中壓石棉橡膠聚四氟乙烯包覆墊片 A  XB350 DN50-PN10-3.0 GB/T 13404

2. 標志

 墊片的包裝箱上應注明：

  a. 產品名稱；

  b. 制造組織名稱或商標；

  c. 產品型號和標記；

  d. 毛重、凈重；

  e. 制造日期或生產批號。
