沉淀硬化不銹鋼是一類含沉淀硬化元素(Cu、Al、Ti、Nb)的鐵鉻鎳合金,可以通過(guò)熱處理強(qiáng)化,此類鋼具有高強(qiáng)度、足夠的韌性和適宜的耐蝕性。主要應(yīng)用于宇航工業(yè)和一些高技術(shù)產(chǎn)業(yè)。 沉淀硬化不銹鋼可區(qū)分為馬氏體、半奧氏體和奧氏體沉淀硬化不銹鋼三種主要類型,近年來(lái)又出現(xiàn)了鐵素體沉淀硬化不銹鋼。在馬氏體沉淀不銹鋼中,基于馬氏體時(shí)效鋼的經(jīng)驗(yàn),近年來(lái)出現(xiàn)了馬氏體時(shí)效不銹鋼,與前者比較,后者碳含量較低,其強(qiáng)化手段主要是靠金屬間化合物析出,且熱處理簡(jiǎn)單。
04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼是一種采用雙真空冶煉的高強(qiáng)度馬氏體沉淀硬化不銹鋼。此鋼的突出特點(diǎn)是除高的強(qiáng)度外,尚具有優(yōu)良的斷裂韌性,良好的橫向力學(xué)性能和在海洋環(huán)境中的耐應(yīng)力腐蝕性能。為準(zhǔn)確控制合金成分,減少鋼中氣體含量,提高鋼的純潔度,在生產(chǎn)中應(yīng)采用VIM+VAR雙真空冶煉工藝。由于鋼的良好綜合性能,已廣泛應(yīng)用于宇航、核反應(yīng)堆和石油化工等領(lǐng)域,如冷頂鐓和機(jī)加工緊固件,飛機(jī)部件,反應(yīng)堆部件以及石油化工裝備。
一、化學(xué)成分
04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的化學(xué)成分見表5-51。
二、室溫力學(xué)性能

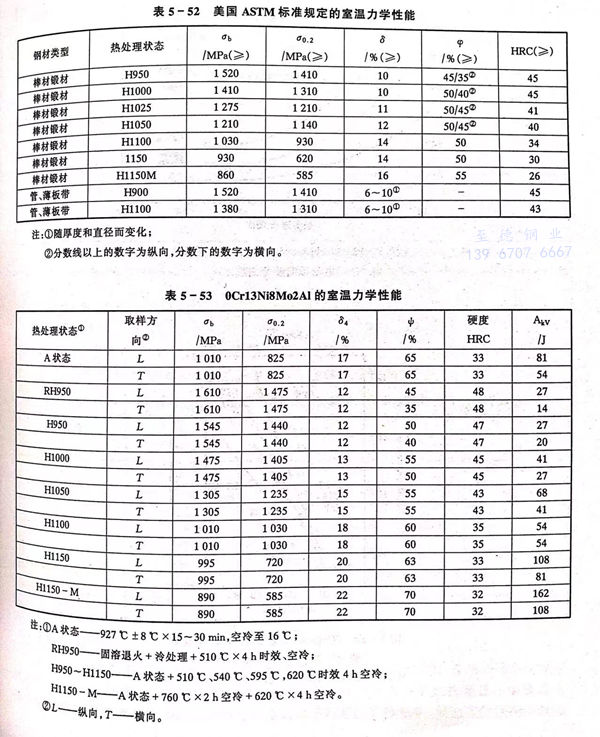

04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的室溫力學(xué)性能標(biāo)準(zhǔn)規(guī)定值和實(shí)測(cè)值分別見表 5-52 和 表 5-53。
三、疲勞和斷裂韌性

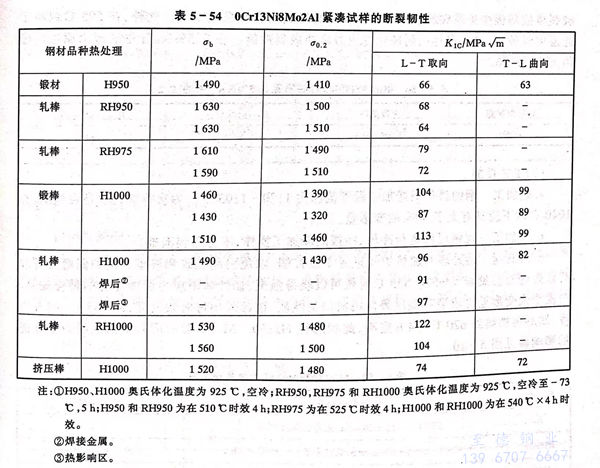

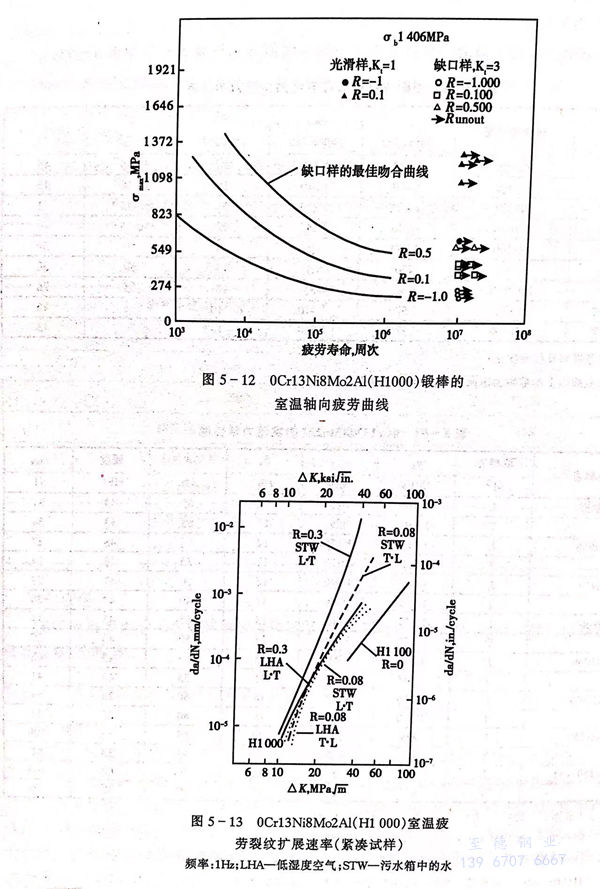

04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的軸向疲勞性能和裂紋擴(kuò)展速率分別見圖 5-12 和 圖 5-13 。緊湊試樣的斷裂韌性數(shù)據(jù)見表 5-54 。
四、高溫力學(xué)性能

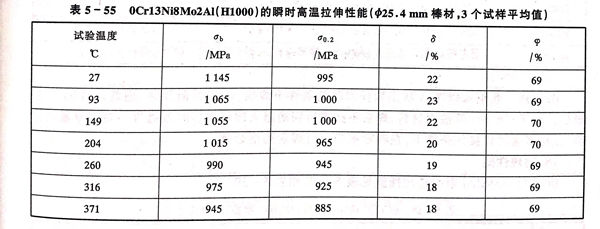

H1000 狀態(tài)的 0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的高溫瞬時(shí)拉伸性能見表5-55。
五、耐蝕性
04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的耐蝕性優(yōu)于1Cr13和1Cr17Ni2馬氏體不銹鋼,在某些環(huán)境下低于05Cr17Ni4Cu4Nb。同其他沉淀硬化不銹鋼一樣,在完全硬化狀態(tài)其耐蝕性最佳。盡管在苛刻試驗(yàn)條件下,此鋼在低于565℃的各種溫度時(shí)效下對(duì)氫脆有些敏感,但在實(shí)際使用中氫脆破裂事故卻很少見。在595℃以上溫度時(shí)效對(duì)氫致裂紋是免役的。此外,在595℃或高于此溫度時(shí)效,它具有最佳的耐硫化物應(yīng)力腐蝕破裂性能。在3.5%NaCl中的應(yīng)力腐蝕門檻值見表5-56。
六、工藝性能
a. 熱加工
04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的最佳鍛造加工溫度范圍為1170~1205℃。為獲得細(xì)化的晶粒組織,在1040℃以下應(yīng)具有大于50%的變形量。
b. 冷加工
04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、 PH13-8Mo 不銹鋼可以進(jìn)行冷軋、冷拔的冷加工操作,不會(huì)遇到困難。
c. 熱處理

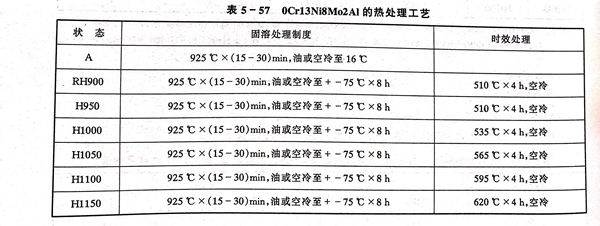

熱處理的加熱爐氣氛應(yīng)予以控制,以免引起脫碳和滲碳。鋼的固溶處理和時(shí)效處理工藝見表5-57。535℃時(shí)效可以獲得強(qiáng)度、韌性和耐應(yīng)力腐蝕性能的最佳配合。為便于大變形量冷成型和提供最佳機(jī)械加工性能,推薦采用過(guò)時(shí)效處理,即760℃×2h空冷,然后再加熱到620℃×4h空冷,此狀態(tài)稱H1150-M。時(shí)效時(shí)間對(duì)鋼的室溫力學(xué)性能的影響參見圖5-10。
d. 焊接
此鋼可以在A狀態(tài)和任何時(shí)效條件下焊接,不需焊前預(yù)熱,通常以TIG工藝最佳。對(duì)于<6mm薄截面材料,焊后不必進(jìn)行固溶退火即可進(jìn)行時(shí)效處理。對(duì)于厚截面材料,在經(jīng)多道次焊接的條件下,在時(shí)效前應(yīng)進(jìn)行焊后固溶處理。
七、物理性能

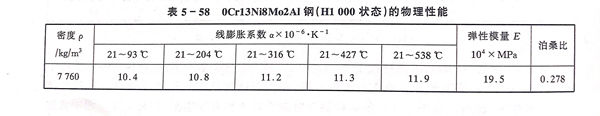

04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的物理性能見表5-58和表5-59。
