焊劑分熔煉和燒結(jié)兩種。熔煉焊劑的熔點(diǎn)較低，堆散比重較大，強(qiáng)度較高，顆粒不規(guī)則，顆粒成分大體屬于均質(zhì)的，吸潮性小，以保護(hù)性能為主，而冶金精煉的能力較低，抗銹能力較低；生產(chǎn)工藝較復(fù)雜，耗電量大，成本高，生產(chǎn)周期長(zhǎng)；焊道外形均勻規(guī)則，使用大電流或在窄坡口中焊接時(shí)，脫渣性差，但焊劑回收率高，可多次使用。燒結(jié)焊劑的熔點(diǎn)較高，堆散比重較小，宏觀顆粒均勻，是微觀和細(xì)觀的不均勻混合物，其結(jié)合強(qiáng)度較低，使用過(guò)程中可發(fā)生粉化；抗銹能力較高，吸潮性較大，使用前必須重新烘干；制造工藝較簡(jiǎn)單，可連續(xù)生產(chǎn)，生產(chǎn)成本低。它最大優(yōu)點(diǎn)是可以通過(guò)精心設(shè)計(jì)來(lái)取得較好的冶金精煉能力，焊劑配方的調(diào)整簡(jiǎn)易靈活，可通過(guò)添加合金粉劑量來(lái)調(diào)整焊縫金屬成分。它的焊道成形均勻，脫渣性好；但焊劑回收率低，反復(fù)使用次數(shù)少，焊劑消耗量較大。
1. 熔煉焊劑

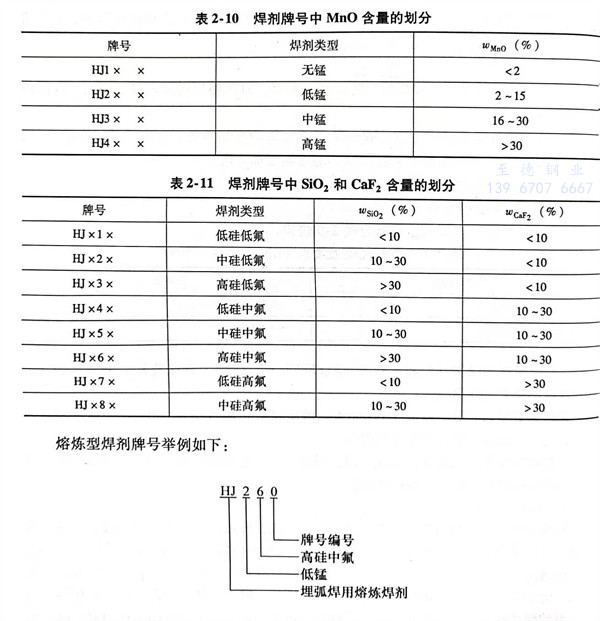

目前熔煉焊劑仍是我國(guó)埋弧焊使用的主要焊劑，熔煉焊劑的牌號(hào)以“HJ”表示，其后面的第一位數(shù)字表示的焊劑含氧化錳量的分型，其含義（如MnO含量）見表2-10。后面的第二位數(shù)字表示的焊劑含硅和氟量的分型，其含義（SiO2及CaF2的含量）見表2-11。后面的第三位數(shù)字表示相同類型中不同編號(hào)，按0、1、2、、8、9順序排列。

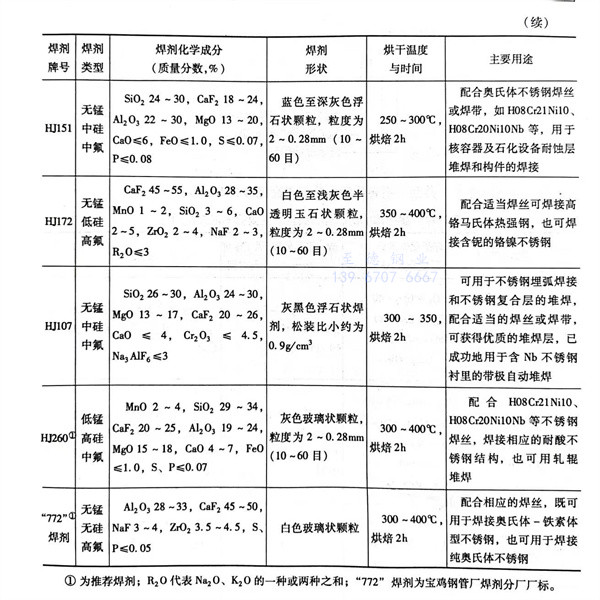

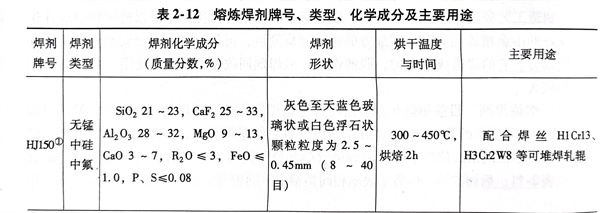

熔煉焊劑的牌號(hào)、類型、化學(xué)成分及主要用途見表 2-12
2. 燒結(jié)焊劑

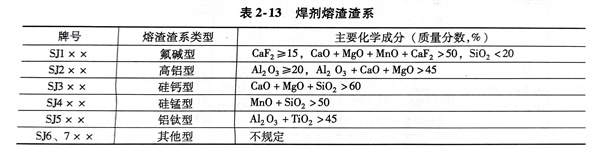

燒結(jié)焊劑的牌號(hào)用字母“SJ”和三位數(shù)字表示，“SJ”表示，埋弧焊用燒結(jié)焊劑；其后第一位數(shù)字表示焊劑熔渣渣系，見表2-13；其后第二、三位數(shù)字表示同一渣系類型的不同牌號(hào)，按01、02、···、09順序編排。

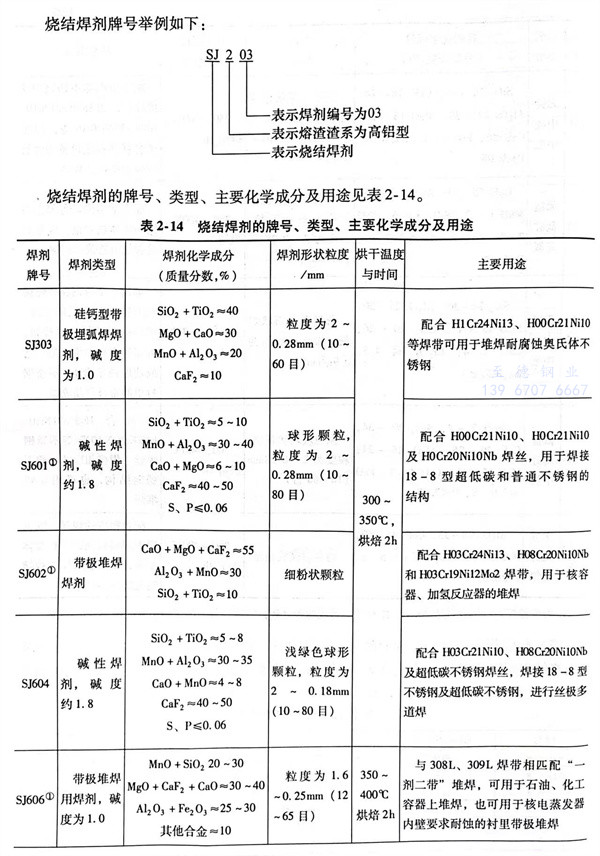

燒結(jié)型焊劑牌號(hào)舉例如下：

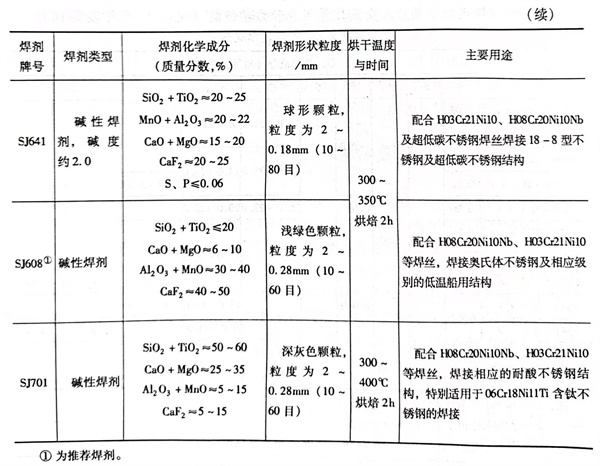

燒結(jié)焊劑的牌號(hào)、類型、化學(xué)成分及主要用途見表 2-14
