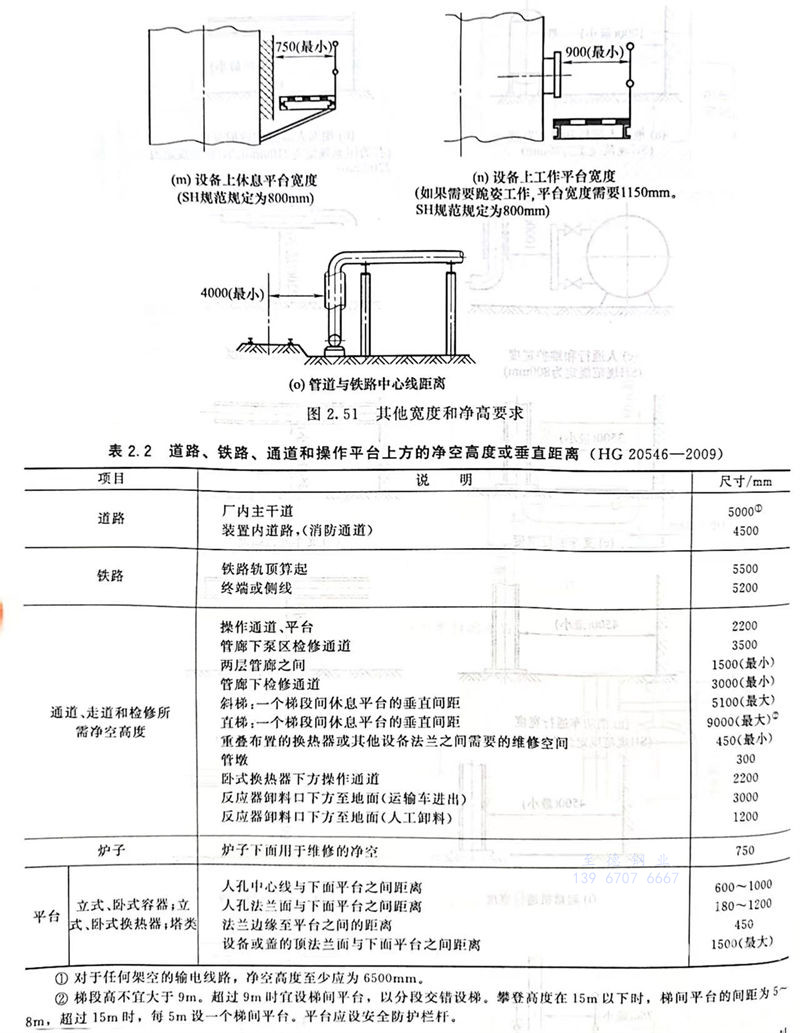

道路、鐵路、通道和操作平臺上方的凈空高度或垂直距離見表2.2。

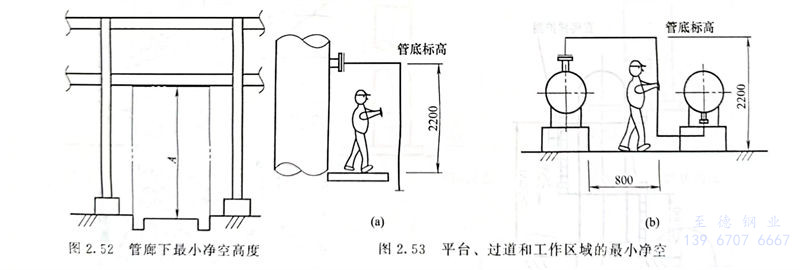

工程應用：跨越道路管廊下最小凈空高度

  跨越道路管廊下最小凈空高度如圖2.52所示。對于跨越道路管廊下最小凈空高度A的要求如下。

  SH 3012規定，管道跨越廠區、裝置區的鐵路和道路時應符合下述要求。管道跨越鐵路時，軌面以上的凈空高度不低于5.5m；管道跨越廠內道路時，路面以上的凈空高度不低于5m；管道跨越裝置內的檢修道路和消防道路時，路面以上的凈空高度應不低于4.5m。

  對于全廠性管道，管墩距頂面不低于0.4m，管廊下方通行時，凈高不低于2.1m，多層管廊（架）層間距不低于1.2m。對于裝置內管廊，下方作為消防通道時，凈高不低于4.5m，多層管廊層間距宜為1.2～2.0m。

  SH 3011規定，裝置內，主要車行通道、消防通道、檢修通道的最小凈寬和最小凈高分別為4.0m和4.5m，操作通道的最小凈寬為0.8m，最小凈高為2.2m。

工程應用：平臺、過道和工作區域的最小凈空

  平臺、過道和工作區域的最小凈空如圖2.53所示。這個高度要求是按國內有關規范，如果是國外項目，此高度可能不同。例如，筆者在參與設計規范較嚴格的沙特阿美公司配管設計時，他們的規范要求最小凈空高度為2030mm。

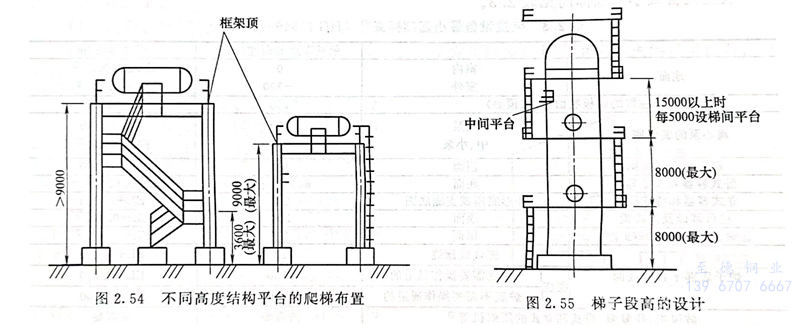

工程應用：不同高度結構平臺對直爬梯和斜爬梯的一般要求

  不同高度結構平臺對直爬梯和斜爬梯的一般要求如圖2.54所示。斜爬梯主要用于經常使用的位置，直爬梯用于不經常使用的位置。

工程應用：直爬梯段高和休息平臺設置的一般要求

  直爬梯段高和休息平臺設置的一般要求如圖2.55所示。中石化標準規定：斜梯宜傾斜45°。梯高不宜大于5m，如大于5m，應設梯間平臺。設備上的直梯宜從側面通向平臺。攀登高度在15m以內時，梯間平臺的間距應為5～8m；超過15m時，每5m應設梯間平臺。設備上的直梯宜從側面通向平臺，單段梯子的高度不宜大于10m，高度大于10m時，應采用多段梯，梯段水平交錯布置。國內各行業的標準規范規定的數值，可能有些差異，實際工程中需要以所依據行業標準規范的數據為準。

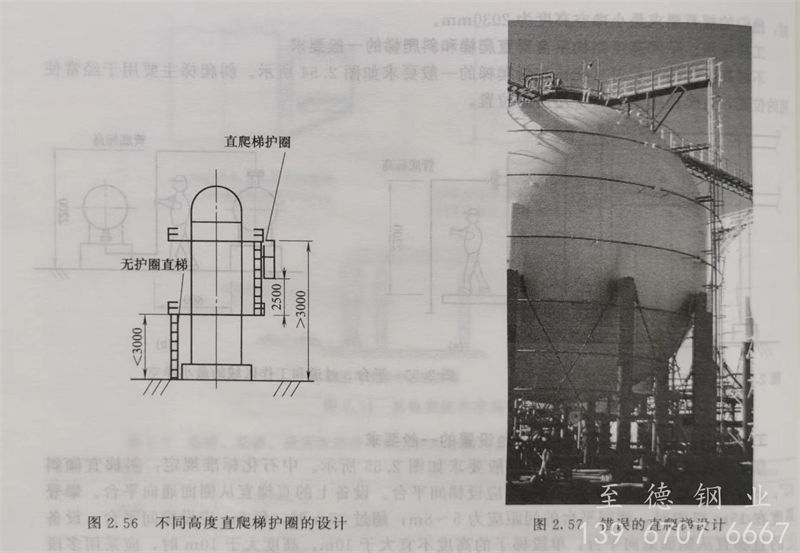

工程應用：不同高度直爬梯護圈的設計

  高度超過3m的直梯應設置安全護籠，護籠下端距地面或平臺面不應小于2.1m，護籠上端高出平臺面，應與欄桿高度一致。不同高度直爬梯護圈的設計如圖2.56所示。

工程應用：錯誤的直爬梯設計（圖2.57）

  2015年筆者去剛建好的儲罐區參觀，發現一球罐的直爬梯單段梯子約20m高，從地面直通球罐頂平臺，中間沒有休息平臺和爬梯交錯布置，廠內人員說爬這個梯子時比較累。后來，我們建議這個直爬梯按照國家規范修改設計。
