一、疏水閥前異徑管的配管設計

  ①. 同心為同一中心軸的位置，偏心為小頭的中心軸位置大頭為偏離小頭中心軸。

  ②. 當大小頭布置在疏水閥前的立管上時，用同心的，防止阻力大。

  ③. 當大小頭布置在疏水閥前的水平管上時，用底平偏心的，防止同心的造成積液。

二、泵入口前異徑管的配管設計

  ①. 對于水平吸入的離心泵，當進口管有變徑時，偏心異徑管與泵的進口間宜設置一段直管段。當管道從下向上進泵時，應采用頂平安裝；當管道從上向下進泵時，宜采用頂平安裝，并在低點設置放凈。但輸送含有固體介質或漿液時，水平管段上偏心異徑管應底平安裝。

  ②. GB50316《工業金屬管道設計規范》、API RP686《機械裝置和裝置設計的推薦實施規程》規定：離心泵入口處水平的偏心異徑管一般采用頂平布置，但在異徑管與向上彎的彎頭直接連接的情況下，可采用底平布置。異徑管應靠近泵入口。

三、其他位置異徑管的配管設計

  ①. 管廊上水平管道變徑連接，如無特殊要求，一般應選用底平偏心異徑管。

  ②. 垂直管上宜選用同心異徑管。

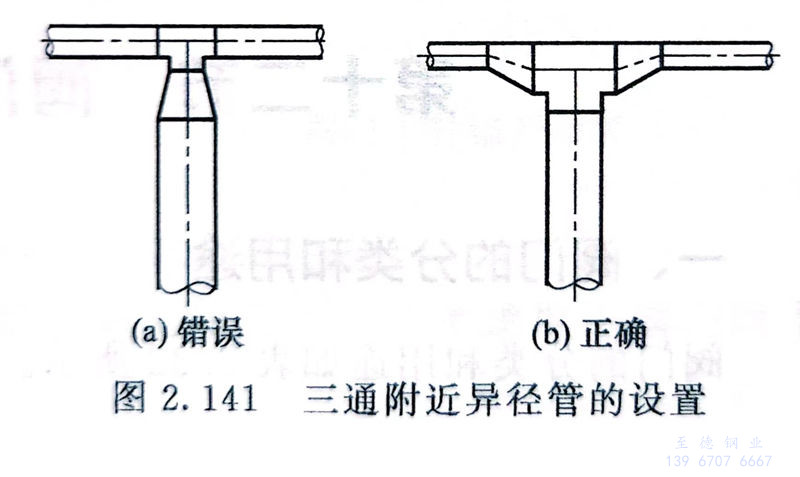

  ③. 在三通附近設置異徑管時，對于匯流三通，異徑管應布置在匯流前的管道上；對于分流三通，異徑管應布置在分流后的管道上，見圖2.141。

  ④. 平焊鋼法蘭不能直接與無縫大小頭焊接，必須有一直管段，見圖2.142。

四、調節閥兩側管道上的異徑管的配管設計

  ①. 調節閥兩側管道上的異徑管應緊靠調節閥。

  ②. 調節閥兩側管道上的異徑管宜采用底平布置。
