反應器是裝置中潛在火災危險性較大的設備，一般布置在裝置區(qū)的邊緣并靠近消防通道。反應器的平臺設置應與反應器的布置統(tǒng)一考慮，平臺應同時滿足各反應器配管、催化劑裝填、溫度計安裝及檢修等需要。

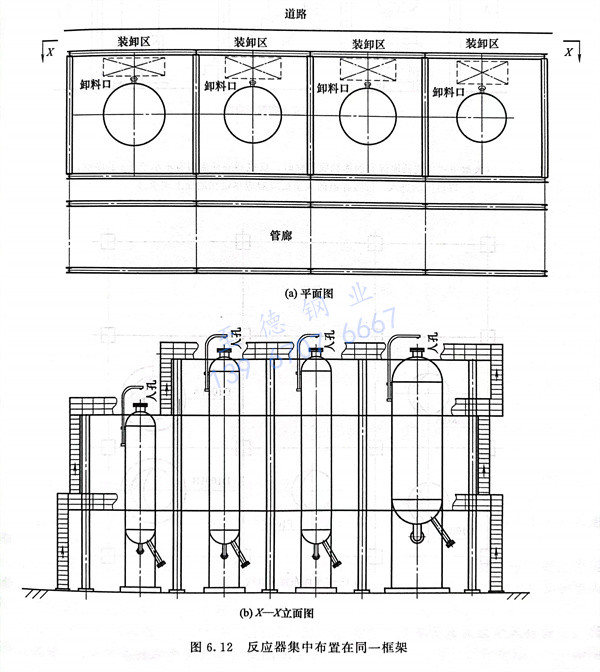

 裝置反應器集中布置在同一框架內，見圖6.12。

   ①. 將靠近道路一側作為催化劑裝卸區(qū)，人孔、吊柱和催化劑卸料口等均布置在裝卸區(qū)一側，方便催化劑的運輸、堆放及裝卸。將靠近管廊的一側作為配管側，反應器進出口管道及管道上的閥門、溫度、壓力等儀表均布置在配管側。

   ②. 在確定框架中間幾層平臺的高度時，每一層平臺都應同時滿足多臺反應器熱電偶溫度計的安裝和檢修（抽芯）要求，還應保證在反應器熱膨脹時，反應器各管口均不會與平臺梁相碰。

   ③. 在確定框架頂平臺高度及開孔大小時，應同時滿足多臺反應器裝填催化劑的操作要求，要特別注意避免因反應器受熱向上膨脹時，上封頭與框架平臺梁相碰。一般要求反應器頂部人孔法蘭端面到平臺的間距不超過800mm。

   ④. 確定反應器裙座高度時，除了要考慮催化劑的裝填，還應考慮催化劑卸料口的凈空高度應能滿足卸催化劑的操作要求。當反應器床層溫度在200℃以上時，反應器裙座應有足夠的長度，使裙座與基礎接觸面的溫度不超過鋼筋混凝土結構的允許受熱溫度。
