①. 調節閥的安裝位置應滿足工藝流程設計的要求,并應靠近與其有關的一次指示儀表,便于在用旁路閥手動操作時能觀察一次儀表。
②. 調節閥組應盡量布置在地面、樓面、操作平臺上或通道兩旁,且易于接近的地方,并盡量靠近與其操作有關的現場監測儀表等便于調試、檢查、拆卸的地方。
③. 調節閥應正立垂直安裝于水平管道上,特殊情況下才可水平或傾斜安裝,但須加支承。
④. 為便于操作和維護檢修,調節閥應布置在地面或平臺上且易于接近的地方。與平臺或地面的凈空不應小于250mm。對于反裝閥芯的單雙座調節閥,宜在閥體下方留出抽閥芯的空間。
⑤. 調節閥組(包括調節閥、旁路閥、切斷閥和排液閥)立面安裝時,調節閥應安裝在旁路閥的下方。公稱直徑小于25mm的調節閥,也可安裝在旁路閥的上方。
⑥. 為避免調節閥鼓膜受熱及便于就地取下膜頭,膜頭頂部上凈距應不小于200mm。調節閥與旁路閥上下布置時應錯開位置。
⑦. 介質中含有固體顆粒的管道上的調節閥應與旁路閥布置在同一個平面上或將旁路閥布置在調節閥的下方。
⑧. 有熱伸長管道上的調節閥組的支架,兩個支架中應有一個是固定支架,另一個是滑動支架。
⑨. 調節閥應安裝在環境溫度不高于60℃且不低于-40℃的地方,并遠離振動源。
⑩. 在一個區域內有較多的調節閥時,應考慮形式一致、整齊、美觀及操作方便。

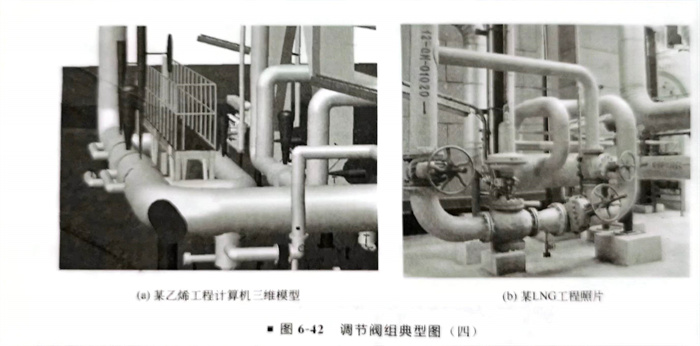

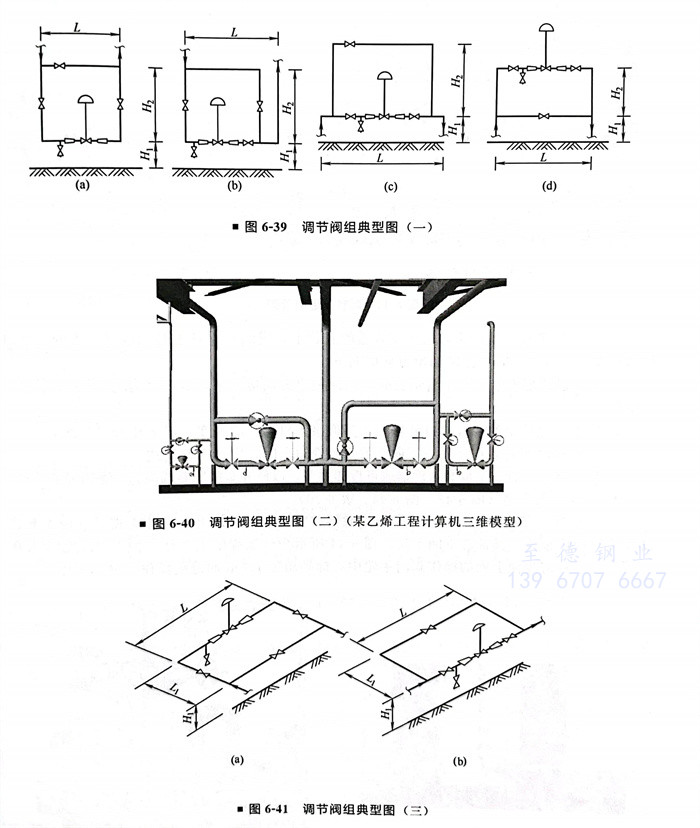

?. 調節閥典型布置如圖6-39~圖6-42所示。
