工程應用：室內某離心式壓縮機的布置設計

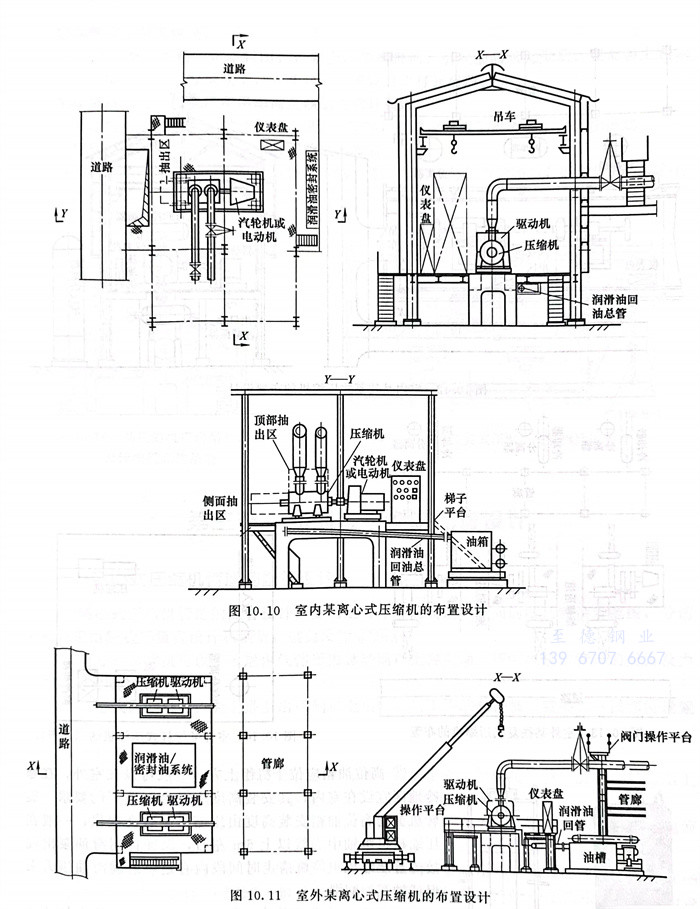

某離心式壓縮機的布置見圖10.10。為了維修方便，壓縮機周圍應有不小于2m的操作通道，壓縮機房應靠近室外通道，并要求通道能通到吊裝區。樓梯應靠近操作通道。壓縮機儀表盤應布置在靠近區動機的端部。應考慮冷凝器與汽輪機基礎間的凈距和冷凝器抽管束的空間。
工程應用：室外某離心式壓縮機的布置設計
室外某離心式壓縮機的布置設計見圖10.11。壓縮機布置在室外，需明確現場使用檢修機時對通道的要求。潤滑油和封密油系統的位置一般由壓縮機制造廠提供。壓縮機的操作平臺應與壓縮機基礎分開。
