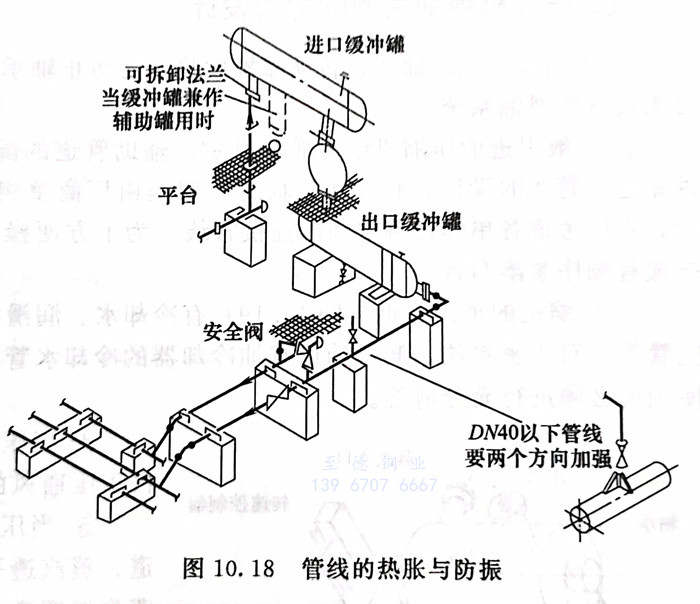

①. 往復式壓縮機的管線在熱脹的同時又伴有振動，為防止振動，對熱脹管線必須固定，但固定又會限制熱脹，因此應使管道的固有頻率避開管道的氣柱固有頻率及機器的激振頻率。必要時可設置防振支架、擴大管道直徑、增設脈動衰減器或孔板、合理設置緩沖器（罐），以避開共振管長，并減少?gòu)濐^數量，如圖10.18所示。詳細介紹如下。

   a. 為減小往復式壓縮機的間歇吸入和排出產生的壓力脈沖而引起的振動，應在壓縮機吸入和排出口設置緩沖罐，并盡量靠近壓縮機進出口管口。

   b. 由于壓縮機出口管線內的脈沖流引起壓力波動，變化范圍較大。因此，出口管線上不得設置波型補償器，以防在高壓力時產生過大的應力而造成破壞。

   c. 除小管徑（DN40）管線外，原則上振動管線的支架不應在廠房、構架、平臺和設備上生根。與壓縮機進出口管線相接的小直徑（DN40）分支管線接頭處應采用加強。

   d. 管線若用蒸汽吹掃，蒸汽溫度高于介質溫度時，應按蒸汽溫度考慮管線的柔性。

   e. 管接頭和角撐板，使其有一定強度，以防焊縫破裂。

 ②. 振動管線支架

   a. 振動管線宜沿地面敷設，并利用管墩作為支架，且相鄰的跨距長度不可以相同，以防產生共振，固定架位置應盡可能靠近彎頭和三通等方向改變的地方，在管線布置上盡可能不做三度空間的改變。

   b. 應合理設置導向支架和管卡，既要抗振，又不妨礙管線的熱位移。

   c. 固定管托、管卡應有一定的彈性，吸收管線的振動。例如在固定管卡與管線之間襯以軟木或橡膠墊。

   d. 從汽液分離罐至壓縮機間的支撐，必須要單獨設置，不可設置于建筑物構架上。且不得在壓縮機機殼上和支撐壓縮機的底座上設置管線支架。

   e. 往復式壓縮機的基座和管線的支架必須單獨分開設置。
