①. 儲罐在進出口管段上合理選用防沉降、抗震金屬軟管或波紋補償器，以減輕儲罐沉降或地震破壞，罐前管線一般情況應采用撓性或彈性連接。

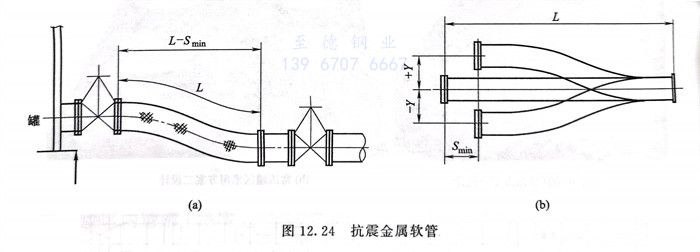

 ②. 金屬軟管應布置在靠近罐壁的第一道閥門和第二道閥門之間，其安裝形式見圖12.24，圖中L表示金屬軟管長度，ΔX表示沉降后的水平最小位移）。

 ③. 金屬軟管宜采用波紋管兩端帶法蘭，外部有網套的結構。波紋補償器應采用大拉桿橫向型結構。

   a. 地震烈度大于等于7度，地質松軟的情況下，管徑大于等于150mm時可安裝金屬軟管和波紋補償器。

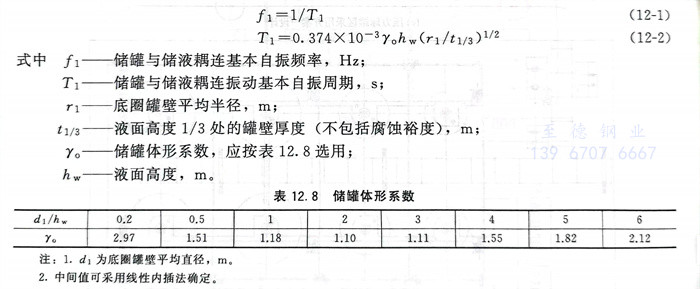

   b. 選用的金屬軟管或波紋補償器的基本自振頻率應高于儲罐基本自振頻率的50％。當儲罐的基本自振頻率小于等于7Hz時，按標準選用的金屬軟管或波紋補償器可不考慮儲罐與金屬軟管或波紋補償器的共振影響。當儲罐的基本自振頻率大于7Hz時，應考慮儲罐與金屬軟管或波紋補償器的共振影響。儲罐與儲液耦連振動基本自振頻率為：

   c. 在選用金屬軟管或波紋補償器時，應綜合考慮沉降量、設防烈度、場地類別、工藝布置、工作溫度、輸送介質、氣候條件、管徑大小和最大位移補償量等因素。

   d. 金屬軟管或波紋補償器的最大橫向位移補償量應包括儲罐的地基沉降、溫度變形、安裝偏差和地展引起的附加位移或沉降等，選用金屬軟管或波紋補償器。由儲罐的地基沉降、溫度變形、安裝偏差和地震引起的附加位移或沉降等引起的軸向位移由管線布置補償。

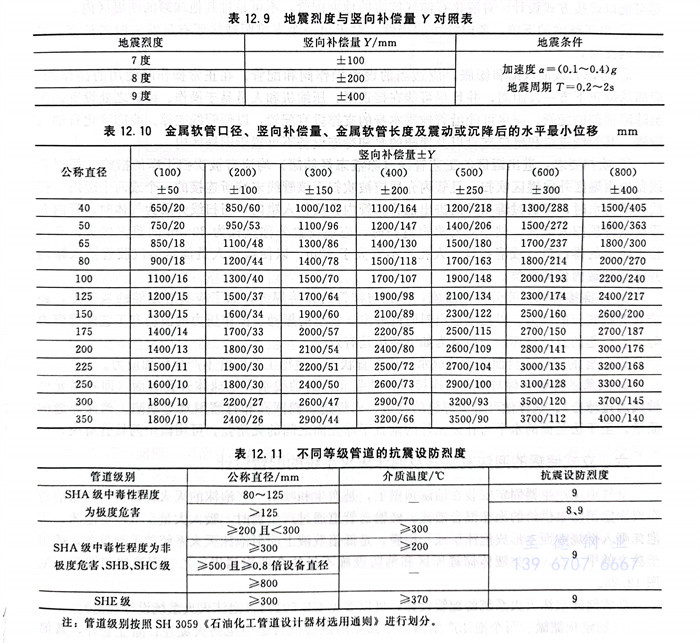

 ④. 金屬軟管的豎向補償量Y值與地震烈度有關，可參照表12.9所列數值（并參見圖12.24）。若同時考慮地質條件不良而引起的的下沉量，則豎向補償量Y值應考慮為兩者的綜合值。金屬軟管與管線的連接，應采取法蘭連接，便于安裝、調節和更換。金屬軟管的直徑，不應小于儲罐的進出油接管的直徑，一般可與儲罐的進出油接管的直徑相等；金屬軟管承受壓力應大于等于1.0MPa。管線直徑（金屬軟管直徑）與金屬軟管長度（L）同豎向補償量（Y）、安裝距離（震動或沉降后的水平最小位移ΔX）的對應數值，可參考表12.10或由制造廠家提供。SH／T 3039《石油化工非埋地管道抗震設計通則》規定了管道抗震驗算的等級，見表12.11不同等級管道的抗震設防烈度。

注：管道級別按照SH 3059《石油化工管道設計器材選用通則》進行劃分。
