工程應用：某球罐的配管設計

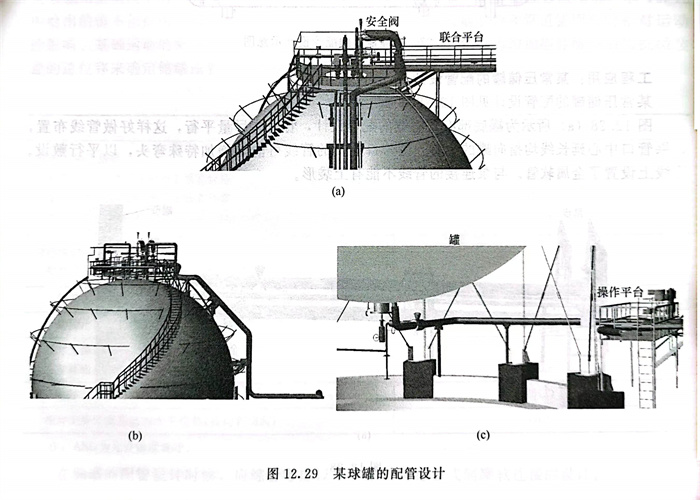

某壓力球罐的配管設計見圖12.29。
如圖12.29（a）所示，安全閥設置在頂平臺，以便于維修和操作。球罐頂部平臺保證2.2m凈空高度。
如圖12.29（b）所示，罐頂部管線在罐壁上門型架支撐。消防管線總管及環線宜平行于球罐面成弧線形布置設計。
如圖12.29（c）所示，罐底部管線的支撐應具有一定的柔性。
工程應用：某球罐不好的配管設計

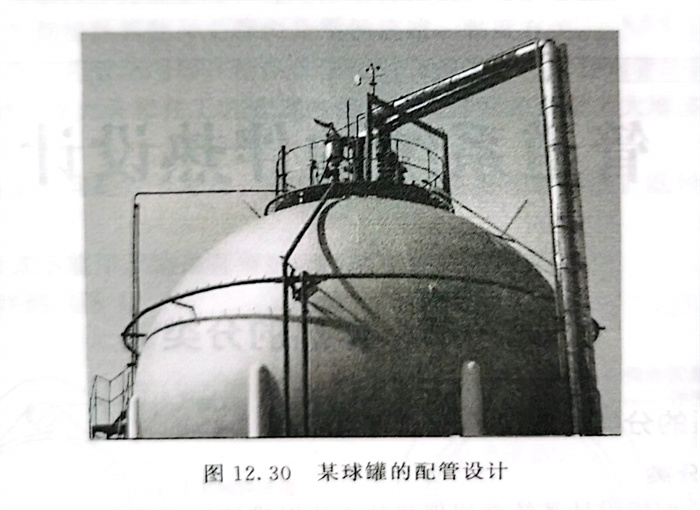

見圖12.30，某球罐頂部連接管線均沒有平行于球罐面成弧線形布置設計，管線支撐失穩。
