一、蝶閥概述

  蝶閥也叫蝴蝶閥，它的關鍵性部件好似蝴蝶逆風，自由回旋。實際上，它的閥瓣是圓盤，圍繞閥座內的一個軸旋轉。旋角的大小，便是閥門的開閉度。這種閥門具有輕巧的特點，比其他閥門要節省許多材料；結構簡單；開閉迅速（只需旋轉90°）；切斷和節流都能用；流體阻力??；操作省勁。在工業生產中，蝶閥日益得到廣泛的使用。但它用料單薄，經不起高壓高溫，通常只用于風路、水路和某些氣路。

二、蝶閥的分類

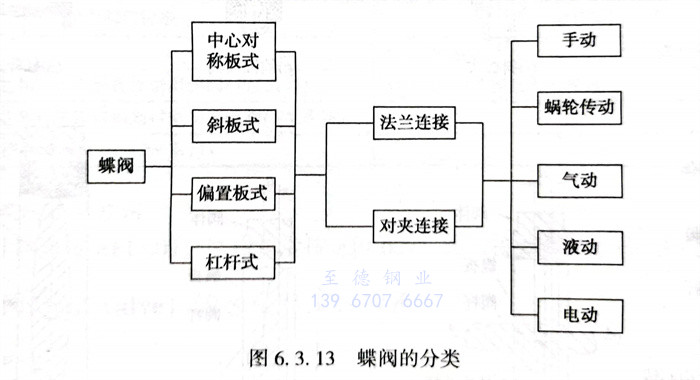

 蝶閥的分類，見圖6.3.13。

  1. 蝶閥可以做成很大口徑。大口徑蝶閥，往往用蝸輪蝸桿或電力、液壓來傳動。

  2. 密封性能不如閘閥可靠，在某些條件下可以代替閘閥。能夠使用蝶閥的地方，最好不要使用閘閥，因為蝶閥比閘閥要經濟，而且調節流量的性能也要好。

  3. 對于設計壓力較低，管道直徑較大，要求快速啟閉的場合一般選用蝶閥。

  4. 硬密封蝶閥與軟密封蝶閥的區別。

   ①. 硬密封蝶閥：密封副的兩側均是金屬材料或較硬的其他材料的被稱為“硬密封”。這種密封的密封性能較差，但耐高溫，抗磨損，機械性能好，如：鋼＋鋼，鋼＋銅，鋼＋石墨，鋼＋合金鋼，這里的鋼也可能是鑄鐵、鑄鋼、合金鋼，也可能是堆焊，噴涂的合金。

   ②. 軟密封蝶閥：密封副的兩側一側是金屬材料，另一側是有彈性的非金屬材料的被稱為“軟密封”。這種密封的密封性能較好，但不耐高溫，易磨損，機械性較差，如：鋼＋橡膠，鋼＋聚四氟乙烯，等轉子泵。軟密封蝶閥的優點是密封性能好，缺點是容易老化、磨損、使用壽命短。硬密封蝶閥使用壽命長，但是密封性相對比軟密封差。

  典型蝶閥如圖6.3.14所示。

三、蝶閥有關標準規范

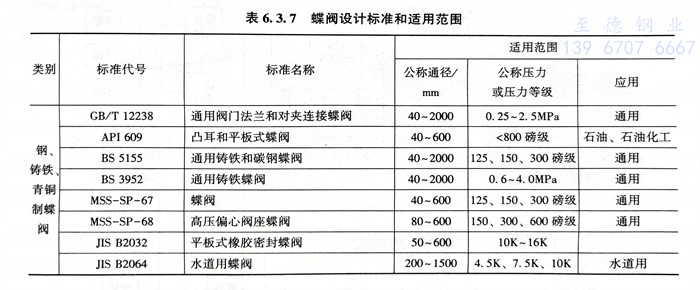

蝶閥有關標準規范見表6.3.7。

四、蝶閥的主要標準

  GB/T 12238《通用閥門 法蘭和對夾連接蝶閥》

  JB/T 53171《蝶閥 產品質量分等》

  JB/Z 248《蝶閥 靜壓壽命試驗規程》

五、蝶閥國內外標準的比較

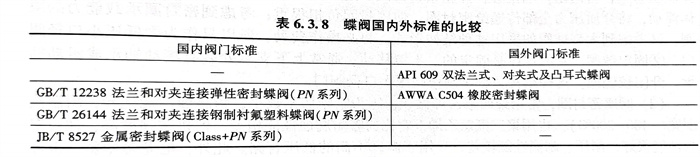

  蝶閥國內外標準的比較見表6.3.8

六、國外蝶閥規范應用

  蝶閥設計制造按API609。結構長度按API609。閥門檢查和試驗按API 598。
