①. 管道布置設計必須符合管道儀表流程圖（PID圖）的設計要求，并應做到安全可靠、經濟合理、并滿足施工、操作、維修等方面的要求。

  ②. 管道布置必須遵守安全及環保的法規，對防火、防爆、安全防護、環保要求等條件進行檢查，以便管道布置能滿足安全生產的要求。

  ③. 對于動設備的管道，應注意控制管道的固有頻率，避免產生共振。

  ④. 管系柔性分析應滿足泵制造廠關于管口受力的要求，這是設計泵管道時的依據，當缺少制造廠的數據時，離心泵管口允許受力值可按API610規定。

  ⑤. 管道布置必須滿足凈正吸入壓頭（NPSH）的要求。

  ⑥. 泵的管道布置不得影響起重機的運行，包括吊有重物行走時不受管道的阻礙；輸送腐蝕性介質的管道，不應布置在泵和電機的上方；立式泵上方應留有檢修、拆卸泵所需要的空間。

  ⑦. 在考慮管道柔性時，應注意備用泵管道溫度不同的工況，在任何工況下，管道柔性均應滿足要求；泵口承受的反力必須在允許范圍內，輸送高溫或低溫介質時，泵的管道布置要經應力分析，在熱應力允許范圍內。管道布置形狀應盡量簡單。

  ⑧. 在泵維修時，應不需要設臨時支架。

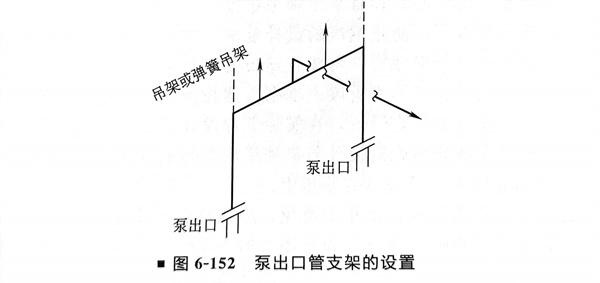

  ⑨. 泵的水平吸入管或泵前管道彎頭處（垂直時）應設可調支架。泵出口的第一個彎頭處或彎頭附近宜設吊架或彈簧支架。當操作溫度高于120℃或附加于垂直的泵口上的管道荷載超過泵的允許荷載時宜設彈簧吊架（圖6-152）。在缺乏制造廠提供的數據時，離心泵接管管口上的允許最大荷載應符合API610的規定。

  ⑩. 管道布置時要考慮泵的拆卸，對于螺紋連接的管道，每個設備接口應設一個活接頭，并設在靠近閥門的位置；對公稱直徑小于或等于40mm的承插焊管道，在適當位置需設置拆卸法蘭。

  ?. 多臺并列布置的泵的進出口閥門應盡量采用相同的安裝高度。當進出口閥門安裝在立管上時，閥門安裝高度宜為1.2m（參見本書第六章第三節管道布置常用數據中的閥門操作適宜位置），手輪方位應便于操作。

  ?. 對中開式泵不應在泵體上方布置進出口閥門。

  ?. 對往復泵等有脈動流體易產生振動現象時，管道形狀應盡量減少拐彎。往復泵的管道布置不應妨礙活塞及拉桿的拆卸和檢修。

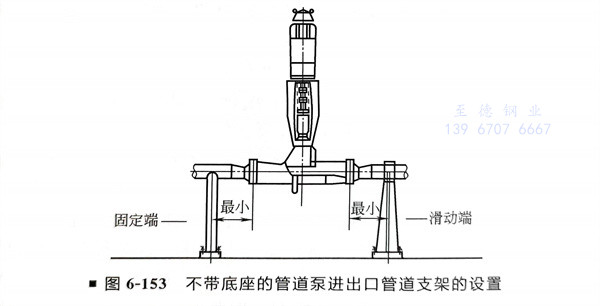

  ?. 不帶底座的管道泵進出口管道支架應盡可能接近管口（圖6-153）。
