①. 為防止泵產生汽蝕和使泵入口管道不存在氣袋，應滿足以下要求：
a. 泵對凈正吸入壓頭的要求。
b. 吸入管保持水平或帶有（1：50）～（1：100）的坡度（向上抽吸時應向泵入口上坡；向下灌注時應向泵入口下坡）。
c. 當泵入口處有變徑時，應采用偏心異徑管。

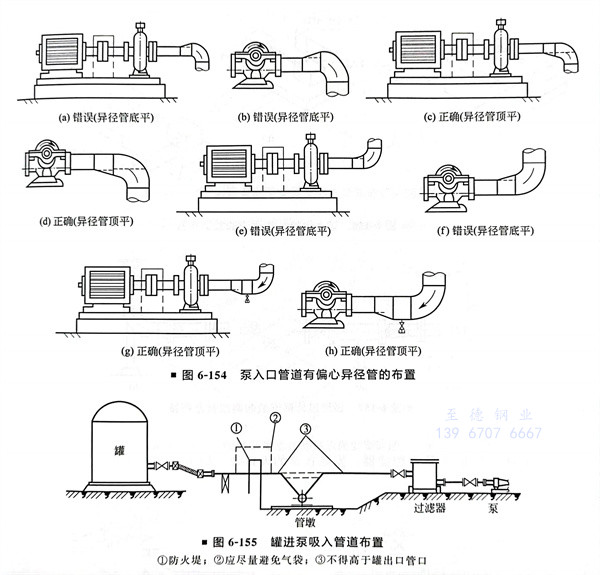

偏心異徑管和泵底進口間宜設置一段直管段。當管道從下向上進泵時，應采用頂平安裝；當管道從上向下進泵時，應采用頂平安裝，并在低點設置排凈裝置；但輸送含有固體介質或漿液時，水平管段上的偏心異徑管應采用底平安裝，如圖6-154所示。GB50316《工業金屬管道設計規范》、API RP686《機械裝置和裝置設計的推薦實施規程》和國外工程公司都要求離心泵入口處水平的偏心異徑管采用頂平布置。
關于泵入口設置一段直管段防止偏流的設計要求，國內外規范可能不相同。例如，意大利某規范規定，泵管口可以與異徑管、彎頭直連布置；日本某規范規定普通雙吸入泵的吸入口要設一段至少有2.5倍管徑長的直管段。本書依據我國的配管設計規范介紹。有一些工程項目泵人口的配管設計沒有增加直管段，在實際工程設計過程中，需根據工程實際來選擇標準開展設計。筆者在《工業管道配管設計與工程應用》書上有詳細的講述。
d. 盡可能將入口切斷閥布置在垂直管道上。
e. 吸入管道中途不得有氣袋，如難于避免，應在高點設放氣閥。
f. 由裝置外儲罐至泵的吸入管道，為了不出現氣袋，應穿越防火堤，且使管墩上的管道在最低點的位置（圖6-155）。
②. 為防止偏流、旋渦流而使泵性能降低，通常管道布置要求如下：
a. 單側吸入口處如有水平布置的彎頭時，應在吸入口和彎頭之間設一段長度大于3倍管徑的直管段。

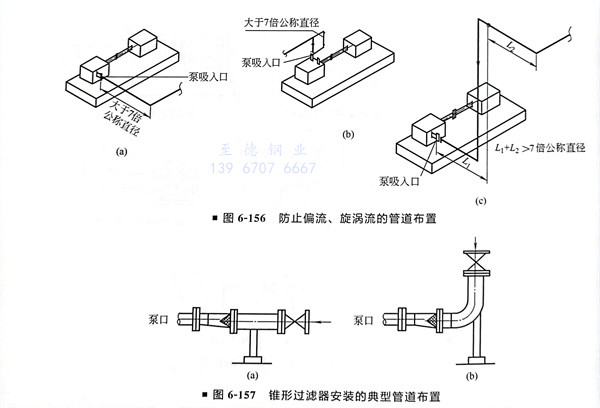

b. 雙側吸入口的離心泵，為使泵軸兩側的推力相等，葉輪平衡，吸入管道應有一段直管段；當吸入管道與泵軸平行，在同一平面與泵連接時，泵吸入口法蘭前方需要有至少7倍管徑的直管段［圖6-156（a）］，以防止由彎頭引起介質偏流，從而降低泵效率和損傷葉輪；當吸入管道與泵軸成直角和泵吸入口相接時，直管段可包括彎頭，也可把大小頭和切斷閥視為直管［圖6-156（b）、（c），其中圖（c）中的L1盡可能短］。
c. 當直管段不夠長時，應在短管內安裝整流或導流板，或改變管道布置。
③. 為防止雜物進入泵內應在泵入口管線上安裝粗濾器。
a. 臨時粗濾器（錐形過濾器）。
臨時粗濾器通常用于試車期間，當管道吹掃或沖洗干凈后可拆除。為便于拆卸，應設置一段法蘭短管或留有抽出濾網的空間，并備有一個與臨時粗濾器同厚的墊環，以轉換臨時粗濾器。過濾面積應不小于管道內截面的2～4倍。臨時過濾器的安裝應盡可能靠近泵口，圖6-157所示為錐形過濾器安裝的典型管道布置。
b. 永久粗濾器。

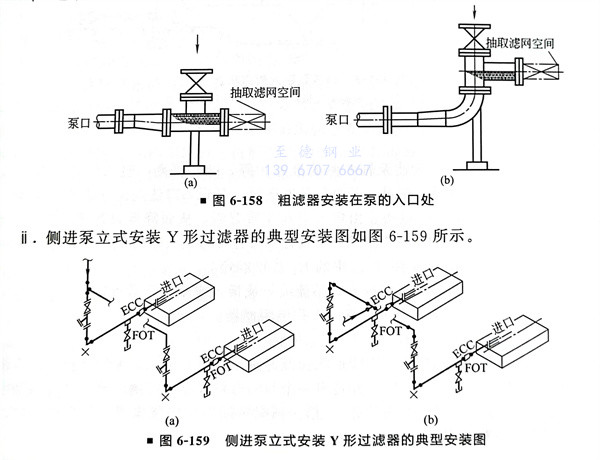

i. 通常用Y形或T形粗濾器，安裝在泵的入口處，如圖6-158所示。
ii. 側進泵立式安裝Y形過濾器的典型安裝圖如圖6-159所示。
④. 泵入口靠近供液罐時，應考慮不同基礎的沉降差可能危害泵接口，此時，管段應有足夠的柔性，并合理確定支架位置。
⑤. 泵入口管應符合NPSH的要求，如需要應將軸測草圖提交工藝專業確認。
⑥. 泵入口切斷閥主要用于切斷流體流動，因此，切斷閥應盡可能靠近泵入口管口設置，以便最大限度地減少閥與泵口之間的滯留量。

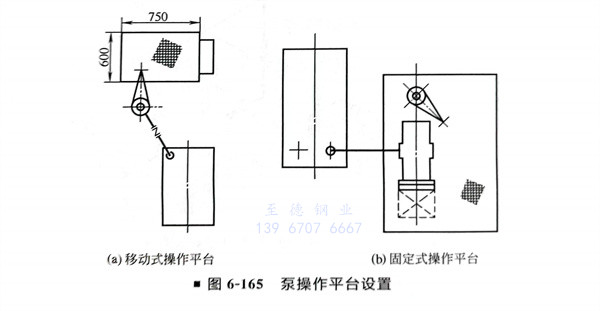

⑦. 當閥門高度在1.8～2.3m時，應設移動式操作平臺，閥門高度超過2.3m時宜設固定式平臺（圖6-165）也可采用鏈輪操作，但閥門的位置不允許鏈條接觸泵及電機的轉軸，以防產生火花，引起爆炸或火災事故。

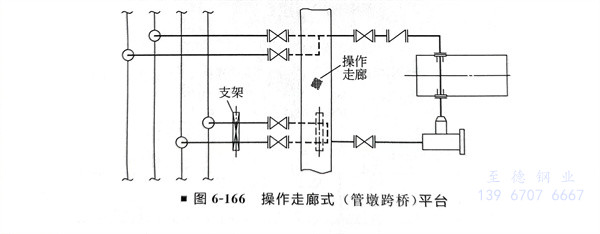

⑧. 裝置外管墩上的泵管道，應考慮閥門的操作及通行性，一般情況下應按圖6-166所示設操作走廊式（管墩跨橋）平臺，閥門統一布置在操作走廊的兩側。
