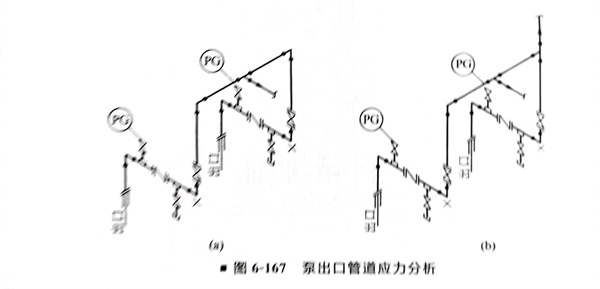

①. 泵的出口管道應有一定柔性，特別是在高溫、高壓條件下，必須經過應力分析，根據應力的大小來確定管道的幾何形狀（圖6-167）。

   圖6-167（a）中出口管道對稱布置，增加了管道的柔性，并使互為備用的兩臺泵的熱應力大體相等，但增加了少量管子和彎頭，略微增加一些壓力損失和投資，在熱介質的管道中，兩泵運行狀態不同，一臺運轉，一臺備用，備用側溫度較低，往往使熱應力分析出現問題。

 ②. 為防止泵的流體倒流引起泵的葉輪倒轉，泵出口宜裝有止回閥。升降式止回閥應安裝在水平管道上；立式升降式止回閥可裝在管內介質自下而上流動的垂直管道上；旋啟式止回閥、旋啟對夾式止回閥優先安裝在水平管道上，也可安裝在介質從下往上流動的垂直管道上；雙板彈簧對夾式止回閥可安裝在水平或垂直管道上，流體方向一般應自下而上，但在閥門結構允許時也可自上往下。要注意在安裝對夾式止回閥時，出口方向必須設短管，不能與切斷閥直接連接。

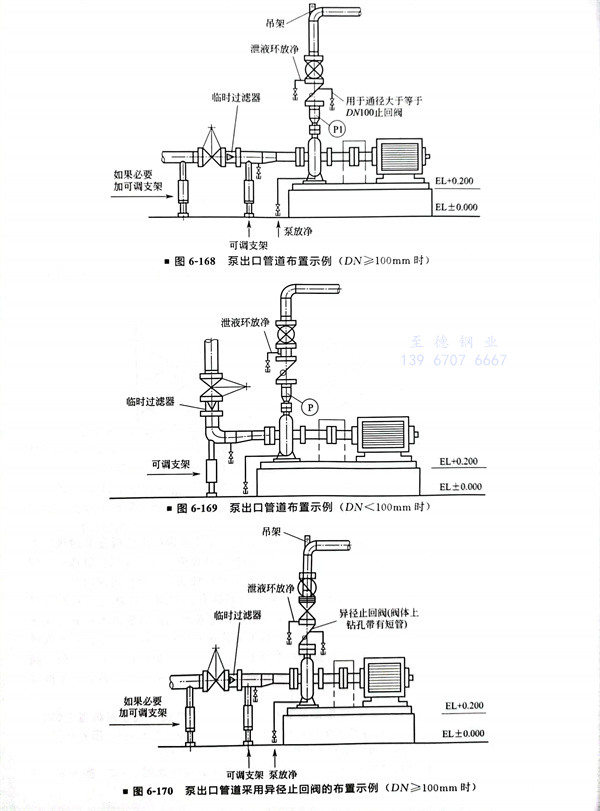

 ③. 當泵的出口管道垂直向上時，應根據需要在止回閥出口側管道（或止回閥蓋上鉆孔）安裝放凈閥，也可在止回閥出口法蘭所夾的排液環的接口安裝放凈閥（圖6-168、圖6-169）。

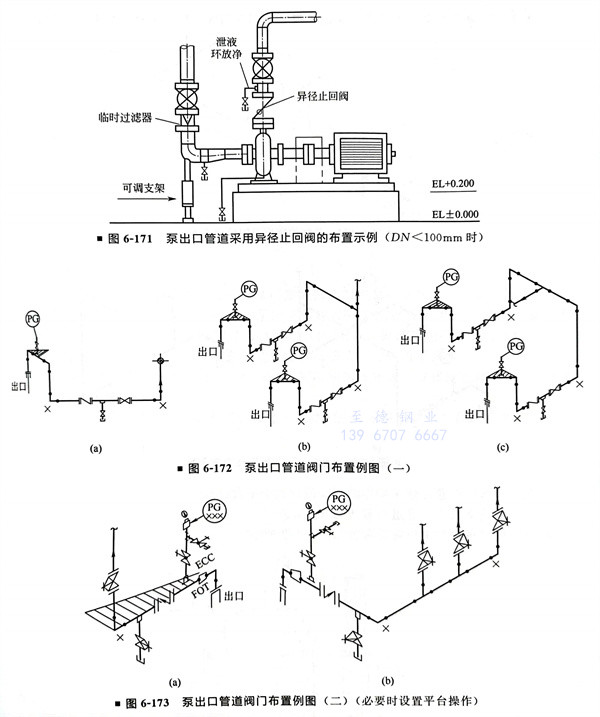

 ④. 為降低泵出口切斷閥高度可采用異徑止回閥（圖6-170、圖6-171）。

 ⑤. 對于大口徑頂出泵的出口管道為了便于閥門操作和支承，可采取圖6-172、圖6-173所示的管道布置。

 ⑥. 泵出口壓力表安裝在泵口和止回閥之間的短節上，也可安裝在出口異徑管或異徑止回閥上。壓力表接管應設根部閥（即切斷閥），壓力表表頭應朝向操作側便于觀察的位置。

 ⑦. 泵出口的管道處，一般安裝異徑管，當泵出口在上部時，應安裝同心異徑管，當泵出口在側面時，宜安裝底平偏心異徑管（或參照進口偏心異徑管的設置形式）。典型的側出泵的管道布置如圖6-174所示。

 ⑧. 泵出口壓力表，應安裝在泵出口與第一個切斷閥之間的管道上且易于觀察之處（圖6-175）。

 ⑨. 在有備用泵的場合，停運側的泵成了死區，因此溫度計應安裝在兩臺泵合流的管線上。

 ⑩. 泵出口閥應布置在便于操作的高度或設置小平臺操作。

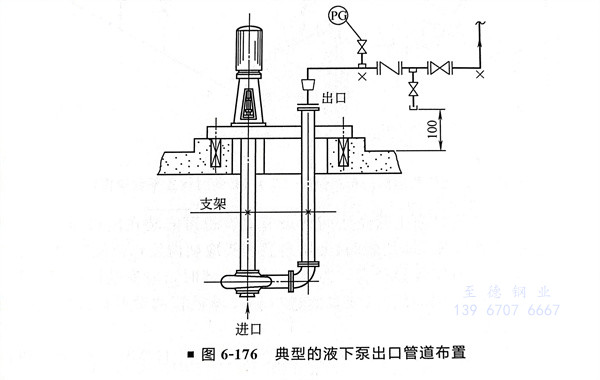

 ?. 典型的液下泵出口管道布置如圖6-176所示。

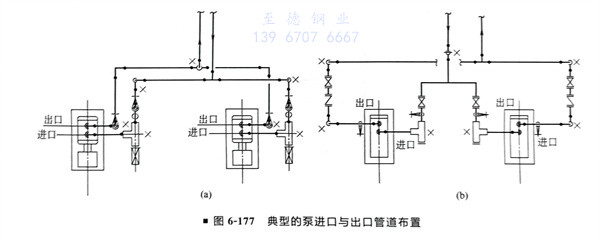

 ?. 典型的泵進口與出口管道布置如圖6-177所示。
