①. 收集站接管數：DN40冷凝水收集站（或DN50熱水或?qū)嵊褪占荆┟空驹O(shè)DN15（或DN20）接管口不少于6個；DN50冷凝水收集站（或DN80熱水或?qū)嵊褪占荆┟空驹O(shè)DN15（或DN20）接管口不少于10個。每個收集站留1～2個備用口，備用口應配置閥門并用螺紋管帽或法蘭蓋封閉。

  ②. 根據管道布置設計需要，收集站可以采用臥式（水平）或立式布置。

  ③. 冷凝水收集站的各伴管接管口應帶有各自的蒸汽疏水閥及切斷閥。

  ④. 一般在3m半徑范圍內至少有3根冷凝液管或回水管組時，應提供冷凝液站或熱水回水站。

  ⑤. 蒸汽冷凝水回流管應從總管的頂部引入；冷凝水總管高于收集站時，如果確認冷凝水回流管可能有閃蒸蒸汽時，則收集管上應加止回閥。

  ⑥. 蒸汽分配管與凝結水集合管的斷面積不能小于，伴熱管斷面積之和。

工程應用：熱水、蒸汽伴熱管典型圖

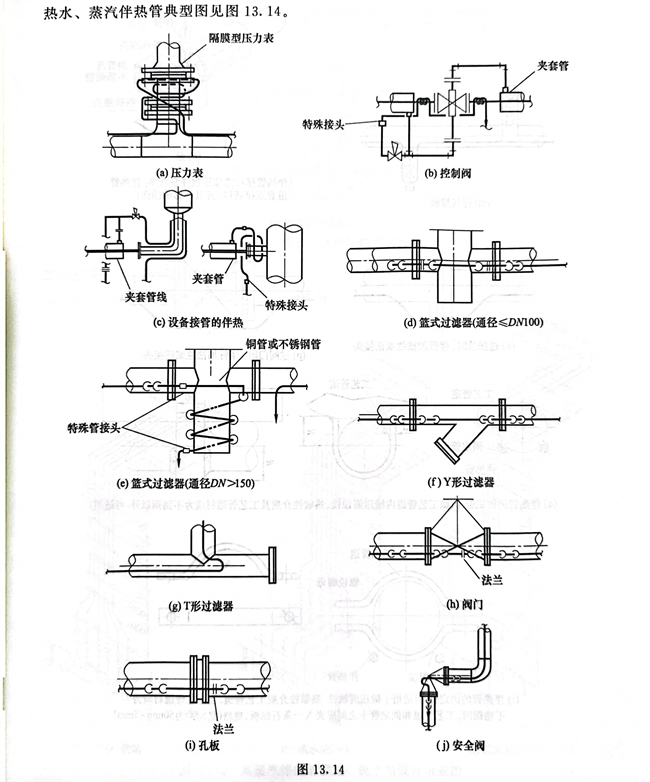

熱水、蒸汽伴熱管典型圖見圖13.14。

 ①. 根據工藝專業提供的伴熱用蒸汽設計壓力，查出伴管可以伴熱的最大長度。

  ②. 根據裝置內需要伴熱的管道數量及距離，規劃出蒸汽伴熱的供站及疏水站的位置及抽頭數量，并根據每個伴熱站位置的環境選擇是采用立式站或臥式站。

  ③. 在3D模型內或管道平面圖上，設計伴熱連接總管及伴熱供站、疏水站。

  ④. 在伴熱連接表中示意出每個伴熱站（疏水站）各抽頭編號所伴熱的管線、標示出在平面圖上的起伴和終伴的位置等信息，表示出了伴熱管線的總長度、管接頭、活接頭的材料數量。

  ⑤. 伴熱供站、疏水站的位置及編號可以在管道平面布置圖上查到。伴熱有關的設計文件，主要包括管道平面布置圖（示意了伴熱站的位置）及伴熱連接表。

工程應用：某伴熱站的設計錯誤

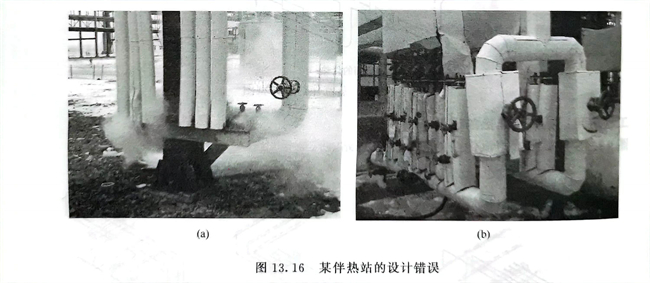

  筆者在某裝置中看到圖13.16所示的結構，該伴熱站的設計有錯誤。

  如圖13.16（a）所示，整個伴熱供站用大型鋼固定在了管廊支柱上，應該是一端用固定支架，一端用滑動支架。伴管宜整體做隔熱成集束布置。

  圖13.16（b）所示為用一根管連接了兩個疏水站，每個疏水站的抽頭數量偏多。疏水器應該做隔熱。

工程應用：某伴中管線的設計錯誤

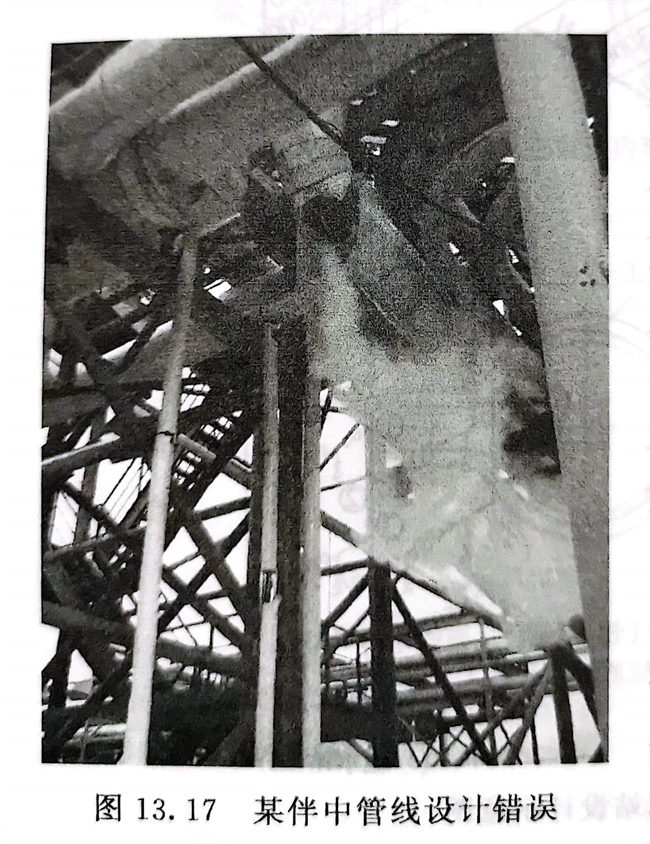

  見圖13.17，某伴中管線在隔熱層內泄漏，究其原因是因?yàn)榘橹泄芫€(xiàn)在工藝管道上進行了固定，但沒有設計膨脹彎。配管設計文件內僅標示了伴中管線的固定點，而沒有標示伴中管線的膨脹彎。

工程應用：某伴熱站管線限流的設計錯誤

  筆者參加某工程評審時，發現設計人把所有的熱水伴熱站供站的抽頭位置都增加了限流孔板，這是設計錯誤。

  只有在某最短伴管的當量長度不宜小于最長伴管當量長度的70％時，才需在伴熱供水／供汽管切斷閥下游安裝限流孔板或截止閥等措施，以保證所有來自同一站的伴管有相似的壓降，以實現均勻流動。
