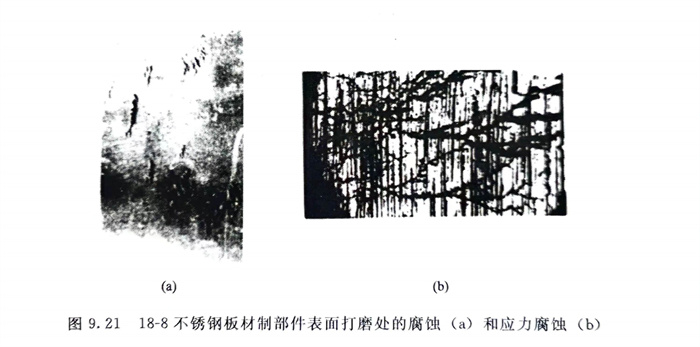

304不銹鋼板材制成的構件在200℃蒸汽中使用，使用過程中發現打磨處均出現腐蝕［圖9.21（a）］，經進一步檢查，腐蝕處有大量應力腐蝕裂紋［見圖9.21（b）］。實測表明打磨處的殘余應力高達近300MPa。為了防止此種腐蝕，不銹鋼表面嚴禁用砂輪等打磨。
