一、產品結構

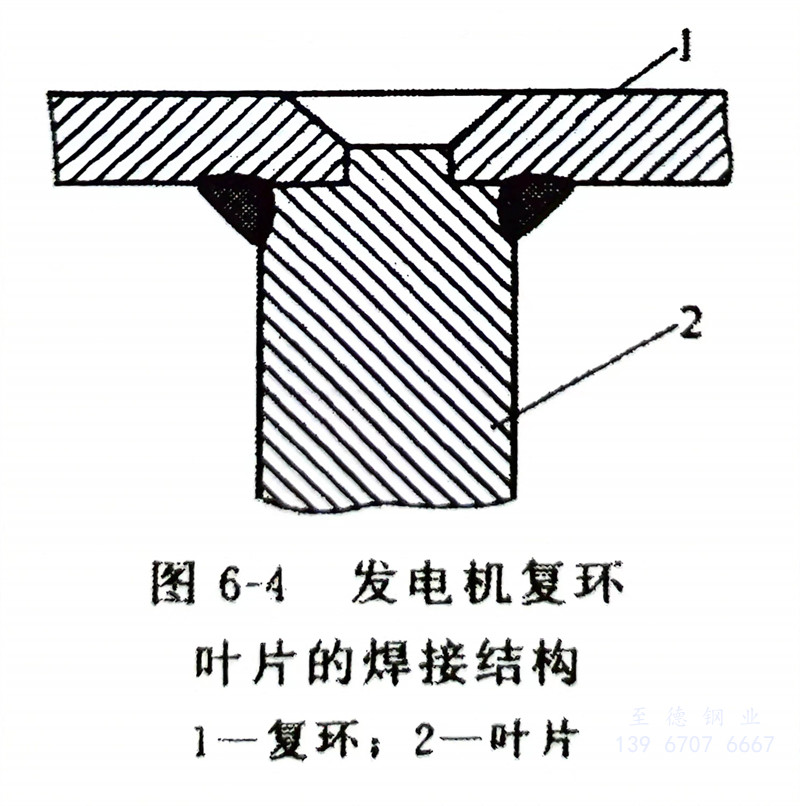

圖6-4為發電機復環葉片的焊接結構。其復環材質為2Cr13，葉片為1Cr13，均為馬氏體不銹鋼。
二、焊接工藝
①. 焊前預熱，溫度為250～300℃。
②. 選用A207（E316型）焊條，其直徑為＄3.2mm。
③. 在引弧板上引弧，待電弧穩定后引入待焊處，采用短弧焊，收弧時要填滿弧坑，減少弧坑裂紋，并使焊縫與母材金屬呈圓滑過渡。
④. 焊后為防止焊件的變形和開裂，需進行回火熱處理來消除焊接殘余應力?；鼗饻囟葹?00℃，保溫30min，然后空冷。
⑤. 用超聲波探傷儀對焊縫內部進行檢測，發現有超標焊接缺陷時，應立即返修。補焊工藝與焊接工藝相同，直至合格為止。
