06Cr19Ni10N（0Cr19Ni9N）不銹鋼是奧氏體型不銹鋼，是在06Cr19Ni10（0Cr18Ni9）鋼的基礎(chǔ)上適當添加氮，不僅能防止塑性降低，而且能提高鋼的強度和加工硬化傾向，改善鋼的耐點蝕和耐晶間腐蝕性，使材料的厚度減少，部件重量減輕，可用于有一定耐蝕要求、又要具有一定強度的設(shè)備和結(jié)構(gòu)件。

   022Cr19Ni10N（00Cr18Ni10N）不銹鋼是06Cr19Ni10N（0Cr18Ni9N）不銹鋼的超低碳奧氏體不銹鋼。由于06Cr19Ni10N（0Cr18Ni9N）不銹鋼在450～900℃加熱后，耐晶間腐蝕性能明顯下降，因此對于焊接設(shè)備構(gòu)件，推薦選用022Cr19Ni10N（00Cr18Ni10N）不銹鋼。

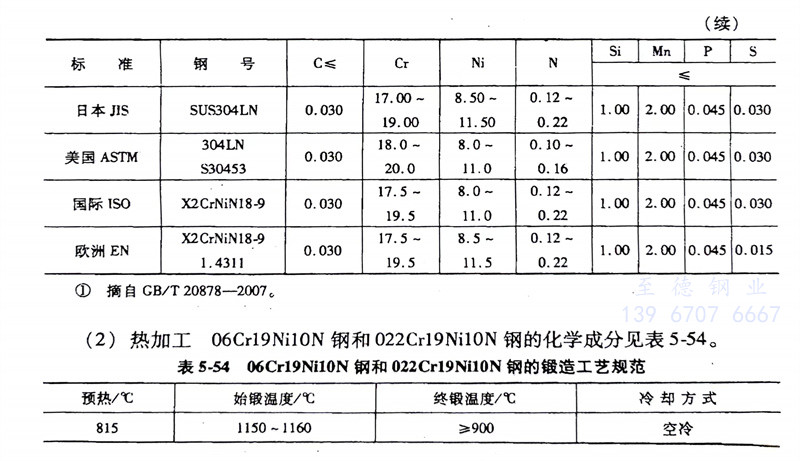

（1）化學(xué)成分： 06Cr19Ni10N 鋼和022Cr19Ni10N不銹鋼的化學(xué)成分見表5-52和表5-53。

（2）熱加工： 06Cr19Ni10N鋼和022Cr19Ni10N不銹鋼的化學(xué)成分見表5-54。

（3）預(yù)備熱處理： 預(yù)備熱處理的過程如下：

        a. 消除加工應(yīng)力退火：300～350℃，保溫·1～2h，空冷。

        b. 消除加工硬化退火：750～850℃，保溫1～3h，快冷。

（4）固溶熱處理： 1010～1150℃，快冷，硬度≤217HBW。

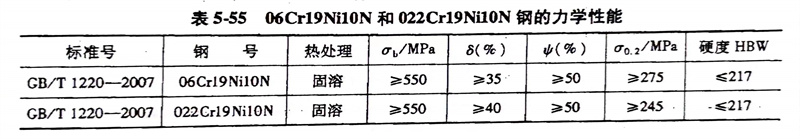

（5）力學(xué)性能： 06Cr19Ni10N 鋼和022Cr19Ni10N不銹鋼的力學(xué)性能見表5-55。
